产品描述

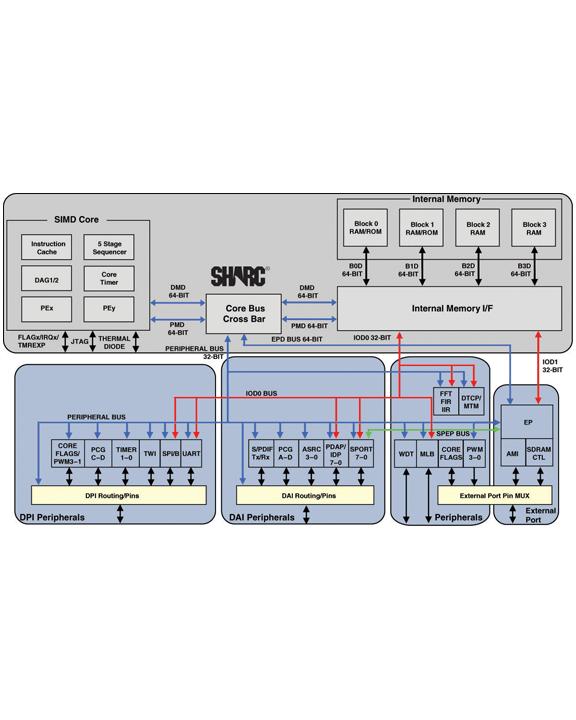

SHARCADSP-21488是第四代SHARC® 处理器系列最新两款产品中的一款,现在包括 ADSP-21486, ADSP-21487, ADSP-21488, ADSP-21489 具有更高的性能，提供硬件型滤波器加速器、音频和应用专用外设，其新型存储器配置可支持最新环绕声解码器算法。所有器件均相互引脚兼容，且与以前的所有SHARC处理器全代码兼容。第四代SHARC处理器系列的这些最新成员基于一款单指令多数据(SIMD)内核制成，支持32位定点和32/40位浮点算法格式，是高性能音频应用的理想选择。

ADSP-21488提供最高性能——400 MHz/2400 MFLOP——采用LQFP封装，是第四代SHARC处理器系列中的一员。这一性能水平使ADSP-21488成为汽车音频和工业控制应用的理想之选。ADSP-21488不但拥有较高的内核性能，而且内置了FIR、IIR和FFT加速器等额外的处理模块，可以大幅提升系统的整体性能。可变指令集架构(VISA)是其特色新功能之一，可使代码减少20%至30%，从而提高存储器的可用性。第四代DSP为16位宽SDR SDRAM提供了一个无缝接口，可以连接外部存储器。

第四代SHARC处理器同时集成应用专用外设，有利于简化硬件设计、减少设计风险并最终缩短上市时间。这些功能模块被称为数字应用接口(DAI)，可以相互连接，也可连接通过软件可编程信号路由单元(SRU)连接至外部引脚。SRU是一种新型架构，可在DAI模块间实现完全、灵活路由。可通过SRU连接的外设包括但不限于串行端口、IDP、S/PDIF Tx/Rx和8通道异步采样速率转换器模块。第四代SHARC可将来自串行端口的数据通过DMA控制器直接传输到外部存储器。SPI、UART、双线接口等其他外设通过数字外设接口(DPI)路由。

优势和特点

400 MHz内核时钟速度

3 MB片内RAM

FIR、IIR和FFT加速器

16位宽SDR SDRAM外部存储器接口

数字应用接口(DAI)可实现用户定制访问外设，包括1个S/P DIF Tx/Rx和1个8通道异步采样速率转换器

全面增强的DMA引擎，包括分散/聚集DMA、延迟线DMA

8个串行端口(SPORT)，支持I2S、左对齐采样对、DSP串行和TDM模式

2个SPI兼容端口，支持主机和从机模式

UART和双线接口

16个脉冲宽度调制(PWM)通道

3个全功能定时器

176 ld LQFP EPAD和100 ld LQFP EPAD封装

商用和工业温度范围

相关的评估套件共有3个

EVAL-21489-EZLITE - ADSP-21489 EZ-Kit Lite评估硬件为评估ADSP-2148x SHARC处理器系列提供低成本硬件解决方案。：

ADSP-21489 EZ-KIT Lite®是一款经济有效的评估套件，开发人员通过基于USB、可在PC中运行的工具集，便能对ADSP-21483/21486/21487/21489 SHARC®处理器进行初步评估。利用该EZ-KIT Lite，用户可以了解有关ADI公司ADSP-21489硬件和软件开发的更多信息，快速完成各种应用的原型设计。

该EZ-KIT Lite包括ADSP-21489 SHARC处理器桌面评估板以及VisualDSP++®开发与调试环境的评估套件，其中含有C/C++编译器、汇编器和链接器。 VisualDSP++评估套件只能配合EZ-KIT Lite使用。

EZ-KIT Lite还附有独立的调试代理板，可以将它移除，以便用户插入外部仿真器。

订购信息：
产品型号： ADZS-21489-EZLITE

CROSSCORE®工具支持：
电话： 1-800-ANALOGD免费(262-5643)

联系支持中心

SH-EXTENDERAUD - SHARC Audio扩展板是一款用于EZ-Board的低成本、插入式扩展板。该扩展板通过三个AD1939音频编解码器、24个模拟音频输出通道和12个模拟音频输入通道，从而扩展SHARC评估系统的功能。有关兼容EZ-Board产品的信息，请参见处理器系列软件和工具页面。：

通过SHARC Audio EZ-Extender，用户能够在ADSP-214xx EZ-Board/ EZ-KIT Lite上评估音频应用。 VisualDSP++的最新更新中提供了软件示例。

EZ-Extender由ADI公司的三个AD1939音频编解码器组成，提供24通道模拟音频输出和12通道模拟音频输入。主编解码器可以在I2S和TDM两种模式下工作，采样速率为48 kHz、96 kHz或192 kHz。其它两个编解码器配置为双线TDM工作模式。三个编解码器一起可以在双线TDM模式下工作，提供24路模拟输出和12路模拟输入，并实现192 kHz的采样速率。

音频输入和输出可通过多个RCA连接器实现。同时还提供一组开关，以便用户在差分模式下评估音频编解码器的输入和输出。（注意： EZ-Extender不含DB25与XLR的连接电缆）。

订购信息：
产品型号：ADZS-SHAUDIO-EZEXT

CROSSCORE?工具支持
电话：1-800-ANALOGD (262-5643)
联系技术支持
