ADA4622-2是新一代AD822单电源、轨到轨输出(RRO)、精密JFET输入运算放大器。ADA4622-2包括许多使其成为理想升级版本的改进，且灵活性和易用性不受影响，这使AD822非常适合各种应用。

输入电压范围包括负电源，输出摆幅为轨到轨。 该器件增加了输入EMI滤波器，以便在开关噪声源非常靠近时提高信号鲁棒性。

带宽和压摆率得到提高，输出驱动增强，建立时间性能得到改进，使该器件能够驱动现代单端逐次逼近型寄存器模数转换器(SAR ADC)的输入。

电压噪声显著降低，宽带噪声降低25%，1/f噪声降低一半，同时保持电源电流恒定。 AD822直流精度得到提高，失调减半，并增加了ADA4622-2热漂移最大值规格。相比AD822，共模抑制比得到改善，使得ADA4622-2更适合用于同相增益和差动放大器配置。

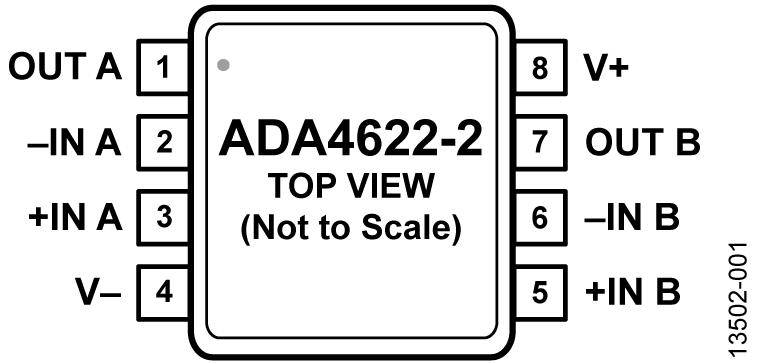

ADA4622-2的额定工作温度范围为-40℃至+125℃扩展工业温度范围，在额定电压为+5 V、±5 V和±15 V时，采用5 V至30 V电源供电。ADA4622-2采用8引脚SOIC及8引脚MSOP封装。

应用

高输出阻抗传感器接口

光电二极管传感器接口

跨阻放大器

ADC驱动器

精密滤波器和信号调理

下一代AD822

宽带宽： 8 MHz（典型值）

高压摆率： 23 V/µs（典型值）

低输入偏置电流： ±10 pA（最大值，TA = 25°C）

低失调电压

A级： ±0.8 mV（最大值，TA = 25°C）

B级： ±0.35 mV（最大值，TA = 25°C）

低失调电压漂移

A级： ±2 μV/°C（典型值），±15 μV/°C（最大值）

B级： ±2 μV/°C（典型值），±5 μV/°C（最大值）

输入电压范围包括V-

轨到轨输出

输入电磁干扰(EMI)滤波器

90 dB（典型值，f = 1000 MHz和f = 2400 MHz>输入EMI滤波器）

工业标准封装和引脚排列

EVAL-OPAMP-2 - EVAL-OPAMP-2评估板：

通用精密运算放大器评估板针对许多电路配置而设计并优化，以便用户能够找到最适合其应用的设计。 这些评估板全部兼容RoHs标准。 参考下列引脚数和封装，决定需要订购的型号：

EVAL-PRAOPAMP-2CPZ（双通道8引脚LFCSP）CP-8

EVAL-PRAOPAMP-2RMZ（双通道8引脚MSOP）RM-8

EVAL-PRAOPAMP-2RZ（双通道8引脚SOIC）R-8
