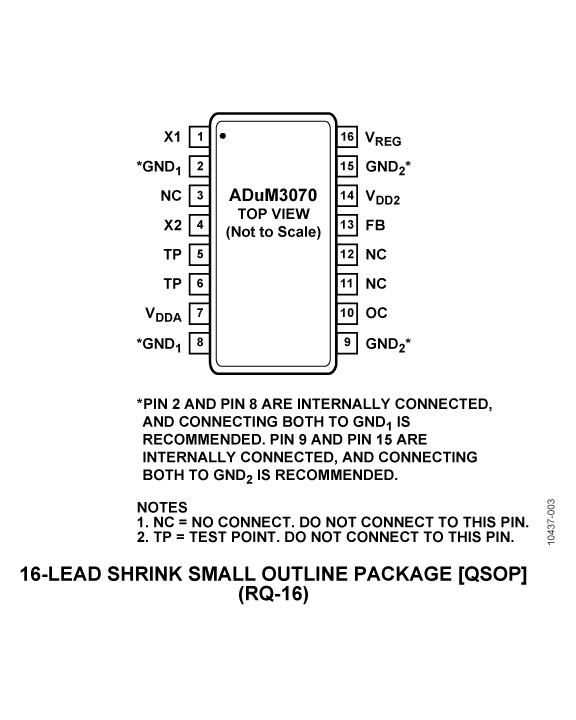

ADUM3070典型设计图二
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - ADUM3070介绍

ADUM3070 - 集成反馈功能的隔离式开关调节器

ADUM3070是AD公司的一款隔离电源 (ISOPower)产品，ADUM3070是集成反馈功能的隔离式开关调节器，本站介绍了ADUM3070的封装应用图解、特点和优点、功能等，并给出了与ADUM3070相关的AD元器件型号供参考。

ADUM3070 - 集成反馈功能的隔离式开关调节器 - 隔离电源 (ISOPower) - 接口和隔离 - Analog Devices

产品描述

ADuM3070隔离器是一款稳压DC/DC隔离电源控制器，集成内部MOSFET驱动器。该DC/DC控制器原边内置一个隔离式PWM反馈，采用iCoupler芯片级变压器技术和完整的回路补偿。可以不必采用光耦合器进行反馈以及为了稳定性而补偿环路。

相比未经调节的隔离DC/DC电源，ADuM3070隔离器可以提供更加稳定的输出电压和更高的效率。它采用小型QSOP封装，完全集成了反馈和环路补偿，尺寸小于任何分立式解决方案。稳压反馈可在整个输出功率范围内提供相对平坦的效率曲线。ADuM3070可从5.0 V或3.3 V输入电压使能具有3.3 V至24 V隔离输出电压范围的DC/DC转换器，输出功率达2.5 W。

应用
- 电源启动偏置和栅极驱动
- 隔离传感器接口
- 过程控制

优势和特点
  • 内置补偿的隔离PWM反馈
  • 原边变压器驱动器可在5 V输入电压下支持2.5 W输出功率
  • 可调的稳压输出：3.3 V至24 V
  • 效率高达80%
  • 可调振荡器频率：200 kHz至1 MHz
  • 上电时提供软启动功能
  • 逐脉冲过流保护
  • 热关断
  • 2,500 V rms隔离
  • 高共模瞬变抗扰度：>25 kV//μs
  • 16引脚QSOP封装
  • 工作温度最高可达：105℃
    • 相关的评估套件共有1个
  • EVAL-ADUM3070 - EVAL-ADUM3070: ADuM3070 Evaluation BoardADuM3070 Evaluation Board：

    • The EVAL-ADuM3070EBZ demonstrates two separate applications for the ADuM3070 isolated switch regulator with integrated feedback. It has two independent power supply circuits: a double supply and a single supply. The switching frequency can be set from 200 kHz to 1000 kHz. The board supports a variety of I/O configurations and multiple transformer options. It is equipped with two ADuM3070 isolators.

  • EVAL-ADUM3070 - 无：

    • 无
