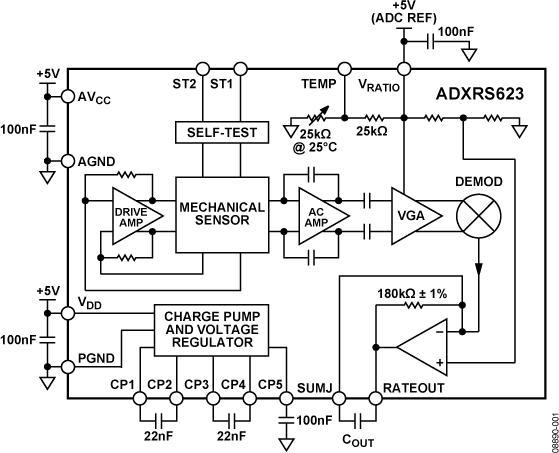

ADXRS623典型设计图一
承诺原装正品
专营AD公司的产品,真正优化您的供应链
AD产品 - ADXRS623介绍
ADXRS623 - ±150°/s偏航角速度陀螺仪

ADXRS623是AD公司的一款MEMS陀螺仪产品,ADXRS623是±150°/s偏航角速度陀螺仪,本站介绍了ADXRS623的封装应用图解、特点和优点、功能等,并给出了与ADXRS623相关的AD元器件型号供参考。

ADXRS623 - ±150°/s偏航角速度陀螺仪 - MEMS陀螺仪 - MEMS - Analog Devices, LLC

产品描述

ADXRS623是一款功能完备、成本低廉的角速率传感器(陀螺仪),采用ADI公司的表面微加工工艺制造,单芯片上集成了全部必需的电子器件。该器件制造技术与高可靠性汽车安全气囊加速度计所用的大规模BiMOS工艺相同。

ADXRS623是一款汽车应用级陀螺仪。受汽车测试影响,这类陀螺仪具有更宽泛的保证最小/最大技术规格。

输出信号RATEOUT (1B, 2A)是电压值,与围绕封装上表面垂直轴转动的角速率成比例。输出与所提供的基准电源成比率。可以使用SUMJ与RATEOUT之间的一个外部电阻来降低比例因子。一个外部电容设置带宽,芯片工作还需要其它几个外部电容。

该器件提供温度输出,用于补偿技术。两路数字自测输入通过机电方式激励传感器,以测试传感器和信号调理电路是否正常工作。ADXRS623提供7 mm × 7 mm × 3 mm BGA芯片级封装。


应用
  • 惯性测量单元
  • 平台稳定
  • 机器人技术
  • 优势和特点
  • 在单芯片上实现完整的角速度陀螺仪
  • Z轴(偏航角速度)响应
  • 可在宽频率范围内提供高振动抑制特性
  • 抗冲击能力:2000 g
  • 输出与基准电源成比率
  • 5 V单电源供电
  • 105℃工作温度
  • 根据数字命令执行自测
  • 超小尺寸、重量轻(<0.15 cc、<0.5克)
  • 温度传感器输出
  • 符合RoHS标准
  • 相关的评估套件共有1个
  • EVAL-ADXRS623 - ADXRS623评估板:
  • 本页提供ADXRS623的评估板文档和订购信息。

  • EVAL-ADXRS623 - 无:
