ADM1065 - Super Sequencer?超级时序控制器和监控器

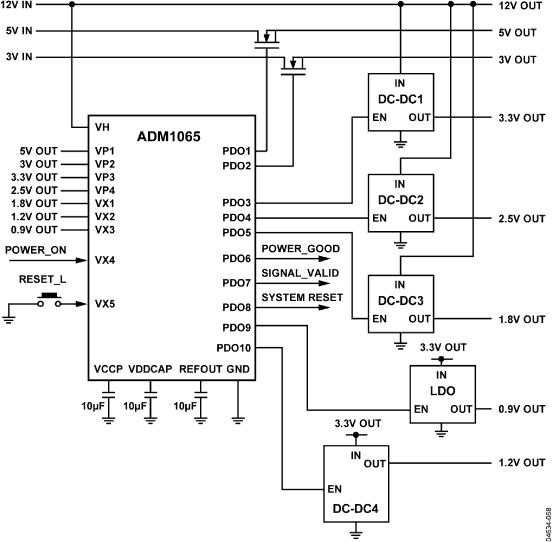

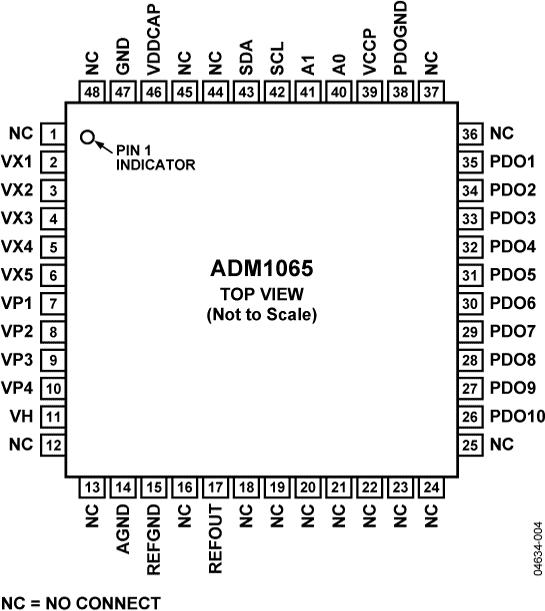

ADM1065是AD公司的一款电源时序控制器产品，ADM1065是Super Sequencer?超级时序控制器和监控器，本站介绍了ADM1065的封装应用图解、特点和优点、功能等，并给出了与ADM1065相关的AD元器件型号供参考。

ADM1065 - Super Sequencer?超级时序控制器和监控器 - 电源时序控制器 - 数字时序控制器 - Analog Devices

产品描述

ADM1065 Super Sequencer超级时序控制器是一款可配置电源监控/时序控制器件，可针对多电源系统中的电源监控和时序控制提供一种单芯片解决方案。

该器件还提供多达10路可编程输入，最多可监控10个电源的欠压故障、过压故障或窗口外故障。此外，10路可编程输出可用作逻辑使能。其中6路可编程输出均可提供最高12 V输出，用于驱动可置于电源路径的N-FET栅极。

该器件的逻辑内核是一个时序控制引擎。它采用状态机结构，可提供多达63种不同状态。这种设计可以根据输入状况，对输出进行非常灵活的时序控制。

ADM1065通过编程写入EEPROM中的配置数据进行控制。全部配置可以利用ADI公司具有直观图形用户界面(GUI)的软件包进行编程。

应用

中央交换局系统

服务器/路由器

多电压系统线路卡

DSP/FPGA 电源时序控制

余量微调电源的在线测试

优势和特点

完整的电源监控和时序控制解决方案，可监控多达10个电源

10 个电源故障检测器，电源监控精度可达： <0.5% （所有电压，25°C） <1.0 % （所有电压、温度）

5 个可选输入衰减器，可监控： VH的最高14.4 V电源 VP1-4的最高6 V电源

5路双功能输入VX1-5：电源故障检测器的高阻抗输入，阈值范围0.573 V至1.375 V 通用逻辑输入

时序控制引擎(SE)对PDO输出实施状态机控制状态变化以输入事件为条件支持复杂的电路板控制上电和关断时序控制故障事件处理

具有外部上拉的开路集电极

推挽输出，驱动至VDDCAP或VPn

具有较弱上拉的开路集电极，拉至VDDCAP或VPn

内部电荷泵驱动高驱动器，配合外部N-FET使用（仅限PDO1至PDO6）
