ADUC7129 - 内置12位ADC和DDS DAC的精密模拟微控制器ARM7TDMI? MCU

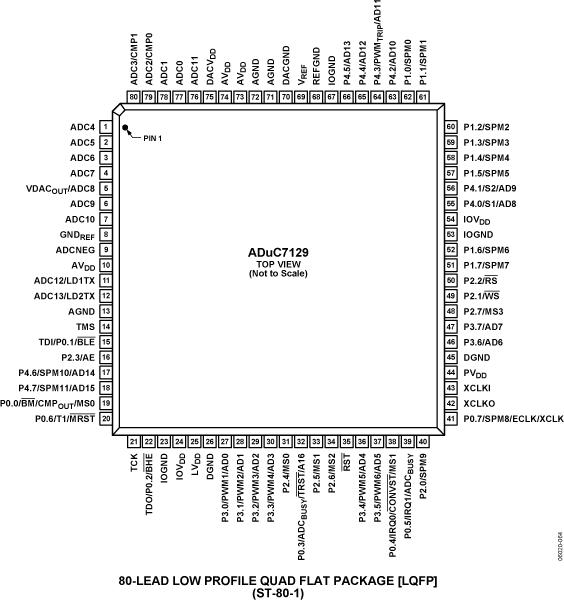

ADUC7129是AD公司的一款ARM7内核产品产品，ADUC7129是内置12位ADC和DDS DAC的精密模拟微控制器ARM7TDMI? MCU，本站介绍了ADUC7129的封装应用图解、特点和优点、功能等，并给出了与ADUC7129相关的AD元器件型号供参考。
ADUC7129 - 内置12位ADC和DDS DAC的精密模拟微控制器ARM7TDMI? MCU - ARM7内核产品 - 处理器和DSP - Analog Devices, LLC
产品描述

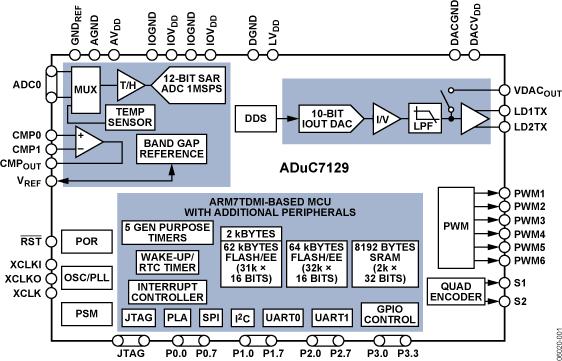

ADuC7128/ADuC7129均为完全集成的1 MSPS、12位数据采集系统，在单芯片上集成高性能多通道模数转换器(ADC)、内置线路驱动器的DDS、16/32位MCU和Flash/EE存储器。
ADC具有多达14路单端输入。ADC可以在单端模式或差分输入模式下工作，ADC输入电压范围为0至VREF。低漂移带隙基准电压源、温度传感器和电压比较器完善了ADC的外设设置。
ADuC7128/ADuC7129集成一个差分线路驱动器输出。该线路驱动器发送正弦波，其值通过片内DDS或由DACDAT MMR确定的电压输出计算。
这些器件通过一个片内振荡器和锁相环(PLL)产生41.78 MHz的内部高频时钟信号。该时钟信号通过一个可编程时钟分频器进行中继，在其中产生MCU内核时钟工作频率。
微控制器内核为ARM7TDMI，它是一个16/32位精简指令集计算机(RISC)，峰值性能最高可达41 MIPS。片内提供126 kB非易失性Flash/EE和8 kB SRAM。ARM7TDMI内核将所有存储器和寄存器视为一个线性阵列。
片内出厂固件支持通过UART串行接口端口进行串行在线下载，并且支持通过JTAG接口进行非介入仿真。这些特性都集成在支持此MicroConverter系列的低成本QuickStart?开发系统中。
这些器件的工作电压范围为3.0 V至3.6 V，额定温度范围为?40°C至+125°C工业温度范围。工作频率为41.78 MHz时，其功耗为135 mW。线路驱动器输出启用后将另外增加30 mW的功耗。
优势和特点
多通道、12位、1MSPS ADC - 最多14个模数转换器(ADC)通道 - 全差分模式和单端模式 - 模拟输入范围：0V至VREF 10位数模转换器(DAC) - 32位21 MHz直接数字频率合成器(DDS) - 电流-电压(I/V)转换 - 集成二阶低通滤波器(LPF) - 至DAC的DDS输入 - 100 Ω线路驱动器 片内基准电压源 片内温度传感器(±3°C) 电压比较器 ARM7TDMI内核，16/32位RISC架构 JTAG端口支持代码下载和调试 外部时钟晶体/时钟源 - 具有8路可编程分频器的41.78 MHz PLL - 可选修正的片内振荡器 126 kB Flash/EE存储器，8 kB SRAM 在线下载，基于JTAG调试 软件触发在线重新编程能力 2个UART、2个I2C®和SPI串行I/O 最多40引脚GPIO端口 5个通用计时器 唤醒和看门狗定时器(WDT) 电源监控器 16位PWM发生器 正交编码器 可编程逻辑阵列(PLA) 额定工作电压：3V 主动模式：Active Mode: 11 mA (@ 5.22 MHz) 45 mA (@ 41.78 MHz)64引脚9 mm × 9 mm LFCSP封装，−40°C至125°C 64引脚LQFP封装，-40°C至+125°C 80引脚LQFP封装，-40°C至+125°C 低成本QuickStart开发系统 完全第三方支持
