AD8370 - AD公司750 MHz 数字控制式可变增益放大器

AD（Analog Devices）| AD产品型号搜索

当前位置：AD公司 > > AD芯片 >> AD8370 - 750 MHz 数字控制式可变增益放大器

AD8370技术文档下载：

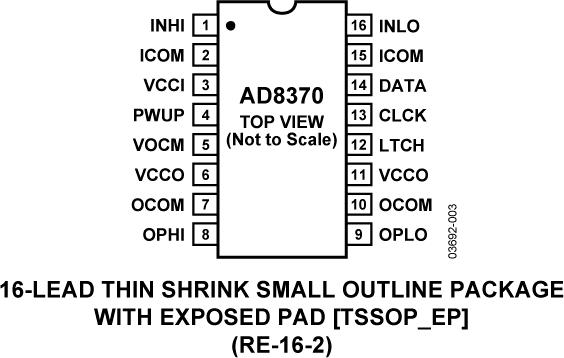

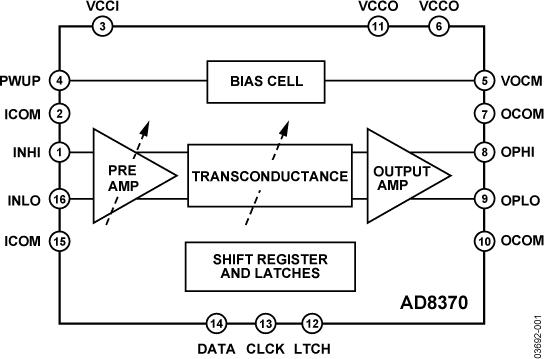

AD8370 - 典型设计图：

AD8370 - 750 MHz 数字控制式可变增益放大器

AD8370是AD公司的一款可变增益放大器产品，AD8370是750 MHz 数字控制式可变增益放大器，本站介绍了AD8370的封装应用图解、特点和优点、功能等，并给出了与AD8370相关的AD元器件型号供参考。

AD8370 - 750 MHz 数字控制式可变增益放大器 - 可变增益放大器 - RF/IF差分放大器 - Analog Devices, LLC

产品描述

AD8370是一款高性能数字控制式可变增益放大器，设计用于中频通信基础设施设备。

该器件提供两个增益控制范围，可通过三线式数字接口控制，并允许用户进行精调增益控制以获得最高的接收机灵敏度。

AD8370可在常用无线中频频率70/140/190/240/380MHz下工作。高输出压缩和精调增益控制调节能力使得该器件成为数字接收机AGC电路的理想选择，适合GSM / CDMA2000 / W-CDMA蜂窝基站应用。

AD8370采用先进的硅双极性工艺制造，以3 V或5 V单电源供电，提供节省空间的16引脚超薄紧缩小型(TSSOP)封装，额定温度范围为–40oC至+85oC。

供货提供样片和评估板，产品型号分别为AD8370ARU和AD8370-EVAL。

其它无线VGA产品：br>
AD8367 - 45dB，500MHz单端、模拟控制可变增益放大器 AD8369 –45dB，600MHz差分、3dB步长、数字控制可变增益放大器

优势和特点

低频至750MHz（-3dB带宽）

输出1dB压缩点：+15.8dBm (70MHz)

噪声系数：7dB

3 V至5V单电源供电，具有关断功能

全差分输入和输出

三线式串行数字接口

两个引脚可选择增益范围低范围：-11dB ～ +17dB 高范围：+6dB ～ +34dB

输出三阶接口 +35dBm (70MHz)

相关的评估套件共有1个

EVAL-AD8370 - AD8370 评估板：

本页提供750 MHz数字控制可变增益放大器AD8370的评估板订购信息。
