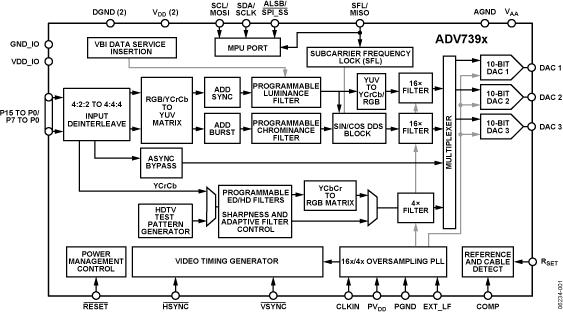

ADV7390/ADV7391/ADV7392/ADV7393均属于单芯片、高速、数模视频编码器系列。三个2.7 V/3.3 V 10位视频DAC支持标清(SD)或高清(HD)视频格式的复合(CVBS)、S视频(YC)或分量(YPrPb/RGB)模拟输出。

这些编码器针对低功耗操作进行了优化，尺寸极小，并且只需很少的外部器件，非常适合要求电视输出功能的便携式和功耗敏感型应用。有线电视信号检测和DAC自动关断特性可确保功耗保持最低。

ADV7390/ADV7391配有一个8位视频输入端口，通过SDR接口支持标清视频格式，通过DDR接口支持高清视频格式。

ADV7392/ADV7393配有一个16位视频输入端口，可采用多种方式进行配置。同时支持标清RGB输入。该系列所有器件均支持嵌入式EAV/SAV时序码、外部视频同步信号以及I2C通信协议。

应用

- 手机
- 数码相机
- 便携式媒体和DVD播放器
- 便携式游戏机
- 便携式数码摄像机
- 机顶盒(STB)
- 车载信息娱乐系统（仅限ADV7393）

提供中文数据手册

支持1.8V/3.3V接口

3 个高质量、10位视频DAC

支持多格式视频输入

支持多格式视频输出

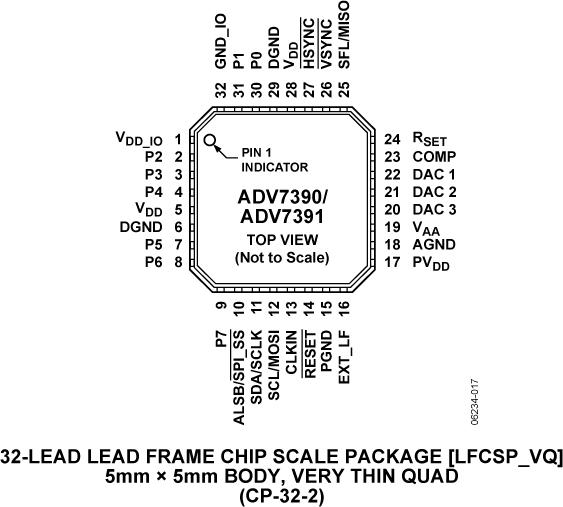

提供引脚架构芯片级封装(LFCSP)

高级电源管理

支持74.25 MHz 8/10/16位高清输入

符合EIA/CEA-861B标准

支持NTSC M、PAL B/D/G/H/I/M/N、PAL 60

NTSC和PAL方形像素操作(24.54 MHz/29.5 MHz)

符合Macrovision® 7.1.L1版(标清)和1.2版(增清)标准

可编程特性：亮度和色度滤波器响应、垂直消隐间隔(VBI)、副载波频率(FSC)和相位、亮度延迟

副本生成管理系统(CGMS)

EVAL-ADV7390 - EVAL-ADV739X Evaluation Platform.：

Analog Devices has developed a 2 piece modular system to evaluate the ADV7390, ADV7391, ADV7392, ADV7393 Encoders.

The 2 piece system consists of a front end board featuring an ADV7403 Analog Devices Multiformat decoder, Cypress USB microcontroller and a Xilinx Spartan 3 FPGA. This board provides data to be sent to Encoder board plugged in to the back end.
