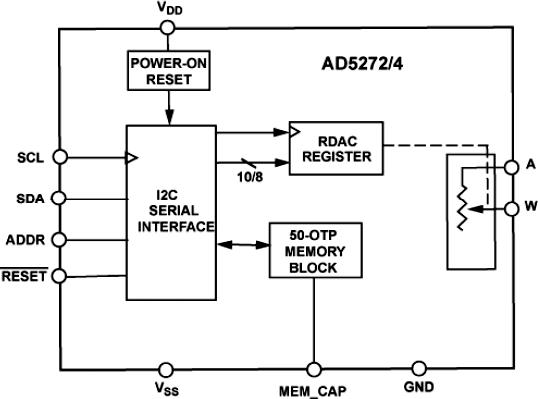

AD5274是AD公司的一款数字电位计产品，AD5274是单通道、1%电阻容差、256位数字可变电阻器，本站介绍了AD5274的封装应用图解、特点和优点、功能等，并给出了与AD5274相关的AD元器件型号供参考。

AD5274 - 单通道、1%电阻容差、256位数字可变电阻器 - 数字电位计 - 数模转换器 (DAC) - Analog Devices

产品描述

AD5272/AD5274均为单通道、1024/256位数字控制电阻器1，端到端电阻容差误差小于1%，并具有50次可编程存储器。这些器件可实现与机械可变电阻器相同的电子调整功能，而且具有增强的分辨率、固态可靠性和出色的低温度系数性能。

AD5272/AD5274能够提供业界领先的±1%保证低电阻容差误差，标称温度系数为35 ppm/oC。低电阻容差特性可以简化开环应用以及精密校准与容差匹配应用。

AD5272/AD5274的游标设置可通过I2C兼容型数字接口控制。将电阻值编程写入50-TP（五十次可编程）存储器之前，可进行无限次调整。这些器件不需要任何外部电压源来帮助熔断熔丝，并提供50次永久编程的机会。在50-TP激活期间，一个永久熔断熔丝指令会将游标位置固定（类似于将环氧树脂涂在机械式调整器上）。

AD5272和AD5274提供3 mm x 3 mm、薄型LFCSP和紧凑型10引脚MSOP两种封装，额定工作温度范围为40°C至+105°C扩展工业温度范围。

1可编程电阻和RDAC这些术语可以互换使用。

应用

机械电位计的替代产品

仪器仪表：增益、失调电压调整

可编程电压至电流转换

可编程滤波器、延迟、时间常数

可编程电源

传感器校准

优势和特点

单通道、1024/256位分辨率

标称电阻：20 kΩ、50 kΩ、100 kΩ

校准标称电阻容差：1%

多次可编程、一劳永逸的电阻设置，提供50次永久编程机会

温度系数（可变电阻器模式）：35 ppm/°C

2.7 V至5.5 V单电源供电

±2.5 V至±2.75 V双电源供电（交流或双极性工作模式）

欲了解更多特性，请参考数据手册
