ADRF6702 - 1200MHz至2400 MHz正交调制器，采用1550MHz至2150 MHz小数N分频PLL和集成式VCO

ADRF6702是AD公司的一款集成LO的IQ解调器产品，ADRF6702是1200MHz至2400 MHz正交调制器，采用1550MHz至2150 MHz小数N分频PLL和集成式VCO，本站介绍了ADRF6702的封装应用图解、特点和优点、功能等，并给出了与ADRF6702相关的AD元器件型号供参考。

ADRF6702 - 1200MHz至2400 MHz正交调制器，采用1550MHz至2150 MHz小数N分频PLL和集成式VCO - 集成LO的IQ解调器 - 射频和微波 - Analog Devices

产品描述

ADRF6702提供了一款正交调制器和频率合成器解决方案，尺寸仅6 mm × 6 mm，所需外部元件极少。

该器件设计提供1200 MHz至2400 MHz的RF输出，并集成低相位噪声VCO和高性能正交调制器，非常适合新一代要求高信号动态范围和线性度的通信系统。由于集成IQ调制器、PLL和VCO，因此该器件不仅可以显著节省电路板空间并减少BOM，而且还可以降低设计复杂度。

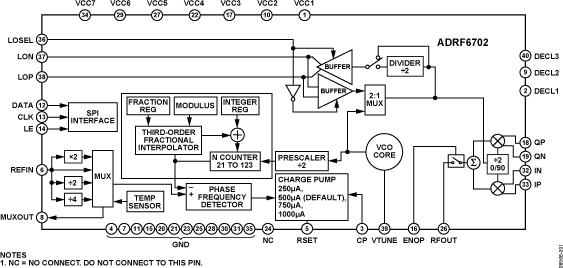

集成小数N分频PLL/频率合成器产生2× fLO输入，供给IQ调制器。鉴相器与外部环路滤波器一起用于控制VCO输出。VCO输出施加于正交分频器。为了减少杂散成分，可编程PLL分频器由一个Σ-Δ调制器进行控制。

IQ调制器具有宽带差分I和Q输入，支持基带和复数中频架构。单端调制器输出设计用于驱动50 Ω负载阻抗，并且可以禁用。

ADRF6702采用先进的硅锗BiCMOS工艺制造，提供40引脚、裸露焊盘、无铅6 mm x 6 mm LFCSP封装。额定温度范围为?40°C至+85°C，同时提供无铅评估板。

应用

蜂窝通信系统

GSM/EDGE、CDMA2000、W-CDMA、TD-SCDMA、 LTE

宽带无线接入系统

卫星调制解调器

优势和特点

集成小数N分频PLL的IQ调制器

输出频率范围：1200 MHz至2400 MHz

内部LO频率范围：1550 MHz至2150 MHz

输出P1dB：13.1 dBm（2,140 MHz）

输出IP3：29.1 dBm（2,140 MHz）

噪底：-159.6 dBm/Hz (1,960 MHz)

基带带宽：750 MHz (3 dB)

通过SPI串行接口进行PLL编程

集成LDO和LO缓冲器

电源：5 V/240 mA

40引脚6 mm × 6 mm LFCSP封装
