AD9481 - 8位、250 MSPS、3.3 V ADC
AD9481是AD公司的一款高速ADC (> 10MSPS)产品,AD9481是8位、250 MSPS、3.3 V ADC,本站介绍了AD9481的封装应用图解、特点和优点、功能等,并给出了与AD9481相关的AD元器件型号供参考。
AD9481 - 8位、250 MSPS、3.3 V ADC - 高速ADC (> 10MSPS) - 模数转换器 (ADC) - Analog Devices

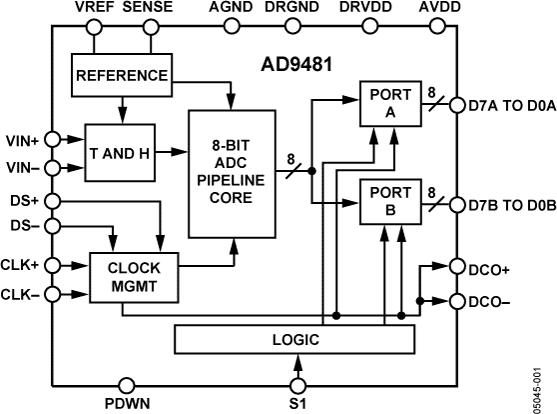

AD9481是一款8位单芯片模数转换器(ADC),专门针对高速和低功耗进行了优化。该产品尺寸小且易于使用,转换速率为250 MSPS,在整个工作范围内都具有出色的线性度和动态性能。
为使系统成本和功耗达到最低,AD9481内置了一个基准电压源和采样保持电路。用户只需要提供一个3.3 V电源和一个差分编码时钟。对于大多数应用来说,无需外部基准电压源或驱动器件。
数字输出为TTL/CMOS兼容,可选择二进制补码或二进制输出格式。各输出数据位以交错方式与输出时钟一同提供,简化了数据采集。
AD9481采用44引脚表面贴装无铅封装(TQFP-44),额定温度范围为?40°C至+85°C工业温度范围。
产品聚焦
1. 出色的线性度:微分非线性(DNL)仅为±0.35,使AD9481适合大多数仪器仪表与测量应用。
2. 省电模式:可通过进入省电模式,将总功耗降至15 mW。
3. 通过解复用CMOS输出,能够与低成本FPGA和标准逻辑实现轻松接口。
应用
- 点对点无线电
- 数字预失真环路
高速ADC FIFO评估套件包括最新版ADC分析仪和缓冲器存储板,用以获取来自ADI高速模数转换器(ADC)评估板的数字数据块。 FIFO板通过USB端口连接到PC,并与ADC分析仪配合使用快速评估高速ADC的性能。 用户可以查看特定模拟输入和编码速率的FFT,对SNR、SINAD、SFDR和谐波数据进行分析。
该评估套件设置简单。 所需的额外设备包括ADI高速ADC评估板、信号源和时钟源。 一旦连接该套件并上电,PC便立即开始评估。
HSC-ADC-EVALB-DCZ可配合单通道、多通道ADC和具有解复用数字输出的转换器使用。
无
