AD8074 - 500 MHz、G=+1和+2、三路视频缓冲器，具有禁用特性

AD8074是AD公司的一款运算放大器产品，AD8074是500 MHz、G=+1和+2、三路视频缓冲器，具有禁用特性，本站介绍了AD8074的封装应用图解、特点和优点、功能等，并给出了与AD8074相关的AD元器件型号供参考。

AD8074 - 500 MHz、G=+1和+2、三路视频缓冲器，具有禁用特性 - 运算放大器 - 视频缓冲器 - Analog Devices

产品描述

AD8074/AD8075均为高速三路视频缓冲器，增益分别为+1和+2，采用±5V电源供电，-3dB全信号带宽高于500MHz，压摆率高于1350V/µs。所有不利串扰均优于-80dB，隔离性能为90dB，因而适合许多高速应用。差分增益和差分相位误差分别为0.01%和0.01°。AD8074/75的0.1dB增益平坦度高达70MHz，特别适合RGB缓冲或驱动应用。采用±5V电源时，功耗小于30mA。

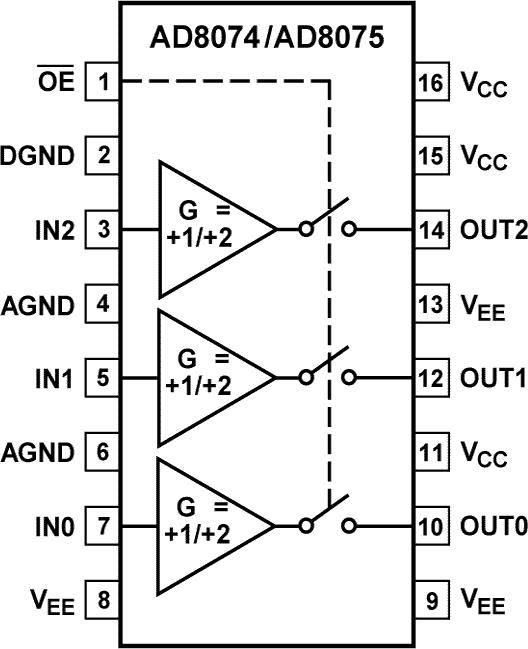

两款器件均具有高速禁用特性，使输出可以进入高阻抗状态，因此可构建较大的输入阵列，同时使“关断(OFF)”通道的输出负载降至最低。AD8074/75采用16引脚TSSOP封装。

优势和特点

±5 V双电源

高速完全缓冲输入和输出3 dB带宽：600 MHz (200 mV峰峰值)3 dB带宽：500 MHz (2 V峰峰值)压摆率：1600 V/µs (G = +1)压摆率：1350 V/µs (G = +2)

快速建立时间：4 ns

低电源电流：<30 mA

高关断隔离：90 dB (10 MHz)

快速输出禁用特性

出色的视频特性(RL = 150 Ω)：0.1 dB增益平坦度：50 MHz差分增益误差：0.01%差分相位误差：0.01°

“所有不利”串扰80 dB (10 MHz)50 dB (100 MHz)

低成本

相关的评估套件共有1个

EVAL-AD8074 - AD8074 Evaluation Board：

This page provides ordering information for teh AD8074 evaluation board.

EVAL-AD8074 - 无：

无
