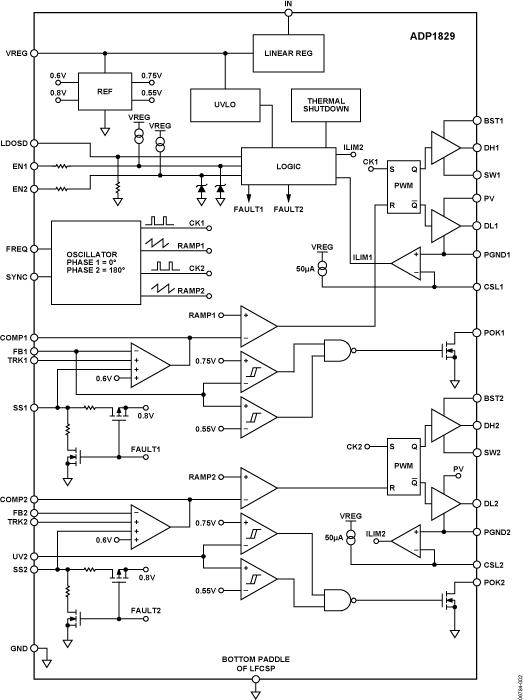

ADP1829是一款多功能、双通道、交错式、同步、PWM降压控制器，它可以从3.0 V至20 V输入产生两个独立的输出轨，功率输入电压范围为1.0 V至24 V。每个控制器经过配置，可以提供0.6 V至输入电压85%的输出电压，并且其大小适合处理负载点稳压器所用的大型MOSFET。两个通道以180°异相工作，以便减小输入电容的负荷，并允许使用更小的低成本元件。ADP1829非常适合各种高功率应用，如电信、医疗成像、个人计算机、游戏和工业应用中的DSP/处理器内核I/O电源和通用电源等。

ADP1829采用引脚可选的固定开关频率（300 kHz或600 kHz）工作，以便将外部元件的尺寸和成本降至最小。对于噪声敏感应用，它也可以与外部时钟同步，实现300 kHz至1 MHz的开关频率。ADP1829包含下列功能：软启动保护，用来防止启动时输入电源的涌入电流；软启动期间提供反向电流保护，用来处理预充电输出；以及利用外部MOSFET检测的独特可调无损耗限流方案。

对于要求电源时序控制的应用，ADP1829还提供跟踪输入，允许输出电压在启动、关断和故障期间进行跟踪。该特性也可用来实施DDR存储器总线端接。

ADP1829的额定温度范围为?40°C至+125°C结点温度范围，采用32引脚LFCSP封装。

应用

本页描述ADP1829评估板的设计、操作和测试结果。此评估板的输入电压范围为5.5 V至18 V。输出电压配置为VOUT1 = 1.8 V（最大电流限制为15 A）和VOUT2 = 1.2 V（最大电流限制为15 A）。所有测试结果均是在以下条件下获得：开关频率fSW = 300 kHz，VIN = 12 V，VOUT1 = 1.2 V（最高15 A），VOUT2 = 1.8 V（最高15 A）。
