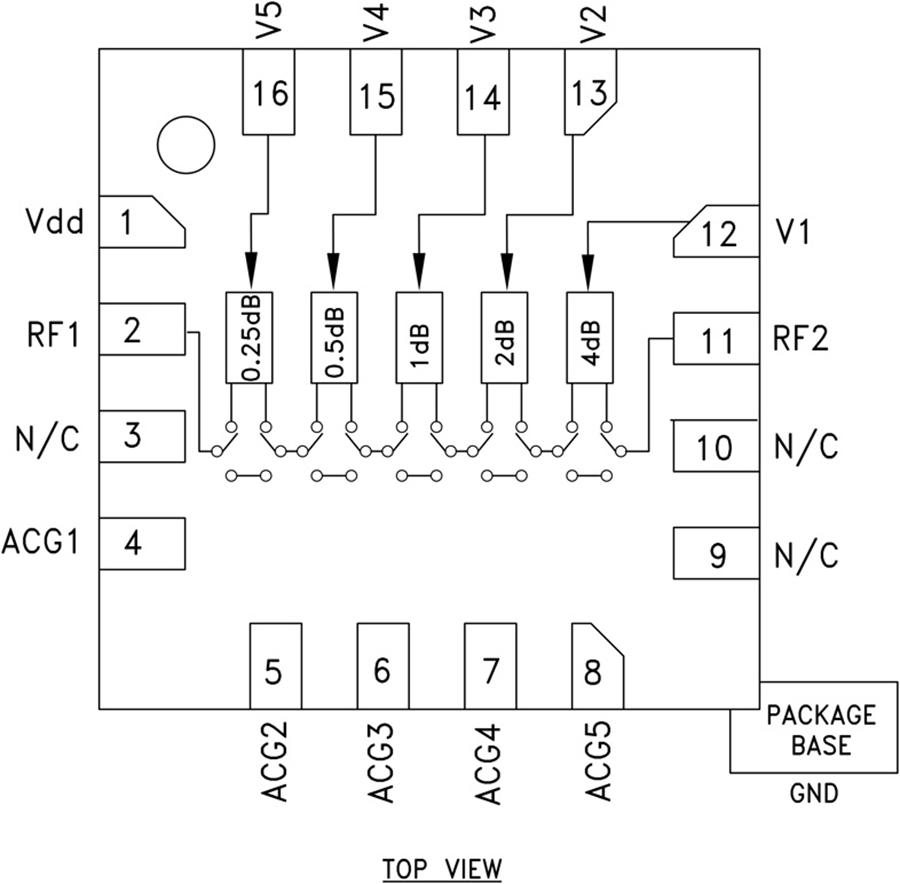

HMC539A - 典型设计图：
HMC539A典型设计图一
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - HMC539A介绍

HMC539A - 0.25 dB LSB 5位数字衰减器，采用SMT封装，DC - 4 GHz

HMC539A是AD公司的一款数字步进衰减器产品，HMC539A是0.25 dB LSB 5位数字衰减器，采用SMT封装，DC - 4 GHz，本站介绍了HMC539A的封装应用图解、特点和优点、功能等，并给出了与HMC539A相关的AD元器件型号供参考。

HMC539A - 0.25 dB LSB 5位数字衰减器，采用SMT封装，DC - 4 GHz - 数字步进衰减器 - 射频和微波 - Analog Devices

产品描述

HMC539A是一款宽带5位GaAs IC数字衰减器，采用低成本引脚表贴封装。 这款每位单个正电压控制线路的数字衰减器采用片外AC接地电容器，在接近直流的情况下工作，这一特点使得它非常适合各种RF和IF应用。 工作频率范围DC至4.0 GHz，插入损耗低于0.7 dB典型值。 对于7.75 dB的总衰减，衰减器位值为0.25 (LSB)、0.5、1、2和4 dB。 它具有出色的衰减精度，典型步长误差为± 0.05 dB。 衰减器还具有+50 dBm高IP3。 五个TTL/CMOS控制输入用于选择各衰减状态。 需+5V Vdd单偏置。

应用

  • 蜂窝通信基础设施
  • ISM, MMDS, WLAN, WiMAX, WiBro
  • 微波无线电和VSAT
  • 测试设备和传感器

    • 优势和特点
  • 0.25 dB LSB步进至7.75 dB
  • 步长误差：±0.05 dB（典型值）
  • 低插入损耗： 0.7 dB
  • 高IP3： +50 dBm
  • 每位单个控制线路
  • TTL/CMOS兼容控制
  • +5V单电源
  • 3x3 mm SMT封装
    • 相关的评估套件共有1个
  • EVAL-HMC539A - HMC539A 评估板：

    • 本页提供评估HMC539A的评估板订购信息。

  • EVAL-HMC539A - 无：

    • 无
