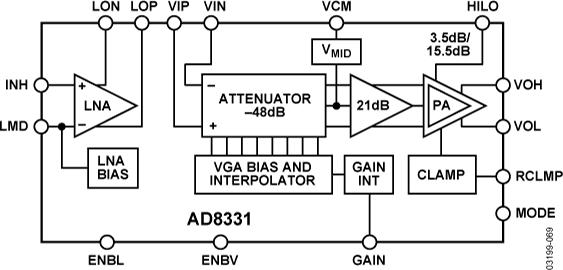

AD8331典型设计图一

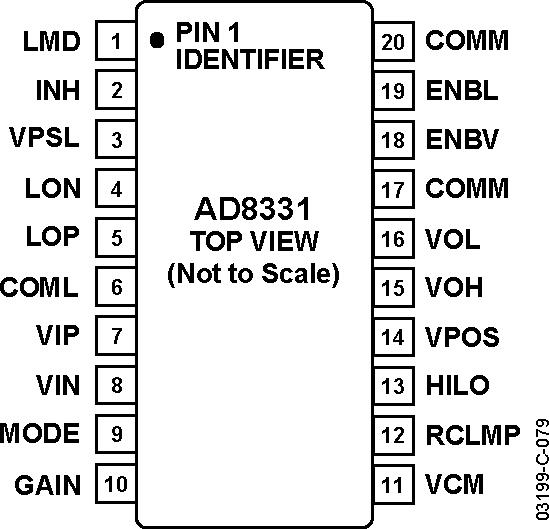

AD8331典型设计图二
承诺原装正品
专营AD公司的产品,真正优化您的供应链
AD产品 - AD8331介绍
AD8331 - 内置超低噪声前置放大器和可编程输入阻抗(RIN)的单通道VGA

AD8331是AD公司的一款差分放大器产品,AD8331是内置超低噪声前置放大器和可编程输入阻抗(RIN)的单通道VGA,本站介绍了AD8331的封装应用图解、特点和优点、功能等,并给出了与AD8331相关的AD元器件型号供参考。

AD8331 - 内置超低噪声前置放大器和可编程输入阻抗(RIN)的单通道VGA - 差分放大器 - 电压控制 VGA - Analog Devices, LLC

产品描述

AD8331是一款单通道、超低噪声、线性dB可变增益放大器(VGA),针对超声系统应用进行了优化,可以用作低噪声可变增益元件,频率最高为120 MHz。

这款器件内置一个超低噪声前置放大器(LNA)、一个48 dB增益范围的X-AMP VGA以及一个具有可调输出限制功能的可选增益后置放大器。LNA增益为19 dB,具有单端输入和差分输出。可以用一个电阻来调节LNA输入阻抗,以便与信号源相匹配,而不影响噪声性能。

AD8331的工作温度范围为-40°C至+85°C,采用20引脚QSOP封装。

AD8331为单通道版本,AD8332为双通道版本,AD8334为四通道版本。

欲了解技术规格信息,请参考AD8331/AD8332数据手册。

优势和特点
  • 超低噪声前置放大器: 电压噪声 = 0.74 nV/√Hz 电流噪声 = 2.5 pA/√Hz
  • 3 dB带宽:120 MHz
  • 低功耗:每通道125 mW
  • 宽增益范围,内置可编程后置放大器 -4.5 dB至+43.5 dB +7.5 dB至+55.5 dB
  • 折合到输出端的噪声较低: 48 nV/√Hz(典型值)
  • 有源输入阻抗匹配
  • 针对10位/12位ADC优化
  • 可选输出钳位电平
  • 5 V单电源供电
  • 提供20引脚QSOP封装
  • 相关的评估套件共有1个
  • EVAL-AD8331 - AD8331 评估板:
  • 该评估板已装配齐全并经过全面测试,用户只需连接输入信号、VGAIN源和5 V电源。AD8331-EVALZ为无铅型,符合RoHS标准。

    欲了解用户提供的可选器件、电路板布局布线和更多详情,请参见AD8331在线数据手册。

  • EVAL-AD8331 - 无:
