ADA4891-1（单通道）和ADA4891-2（双通道）均为CMOS、高速、高性能、低成本放大器，具有单电源供电能力，输入电压范围可扩展至负电源轨300 mV以下。

尽管ADA4891系列成本较低，不过却能提供高性能和丰富多样的功能。轨到轨输出级使输出摆幅可以达到各供电轨50 mV以内，以提供最大的动态范围。ADA4891系列放大器非常适合成像应用，例如消费类视频设备、CCD缓冲器和接触式图像传感器缓冲器等。低失真和快速建立时间则使这些器件成为有源滤波器应用的理想选择。

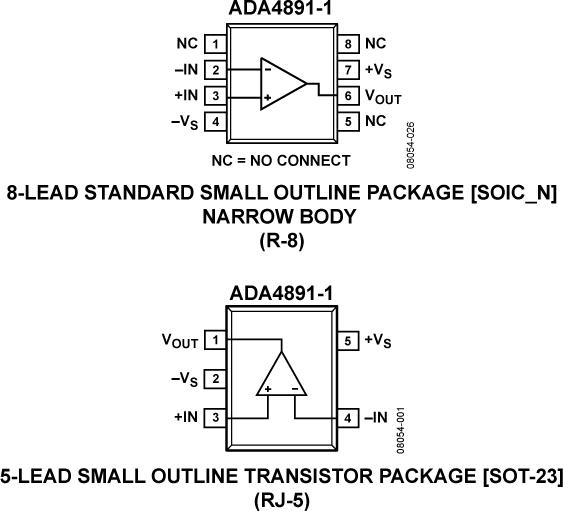

ADA4891-1/ADA4891-2提供多种封装。ADA4891-1提供8引脚SOIC和5引脚SOT-23两种封装。ADA4891-2提供8引脚SOIC和8引脚MSOP两种封装。额定工作温度范围为?40°C至+125°C的扩展温度范围。

应用
--成像
--消费类视频设备
--有源滤波器
--同轴电缆驱动器
--时钟缓冲器
--光电二极管前置放大器
--接触式图像传感器和缓冲器

低成本

高速、快速建立 −3 dB带宽：240 MHz (G = +1) 压摆率：170 V/μs 0.1%建立时间： 28 ns

视频特性(G = +2, RL = 150 Ω) 0.1 dB 增益平坦度：25 MHz 差分增益误差: 0.05% 差分相位误差: 0.25°

单电源供电 宽电源电压范围：2.7 V至5.5 V 输出摆幅达到供电轨的50 mV范围内

低失真：79 dBc SFDR（1 MHz时）

线性输出电流：150 mA（−50 dBc时）

低功耗：每个放大器4.4 mA

EVAL-ADA4891-1 - ADA4891-1评估板：

本页面提供有关评估ADA4891-1的评估板文档和订购信息。

EVAL-HSAMP-1 - 通用型单通道高速运算放大器评估板：

通用型单通道高速放大器评估板为裸板，允许用户快速完成各种运算放大器电路的原型设计，从而最大程度地降低风险，加快产品上市。 这些评估板全部兼容RoHs标准。 请参考下列订购指南和引脚数和封装，决定需要订购的型号。
