ADL5610 - 30 MHz 至 6 GHz RF/IF增益模块

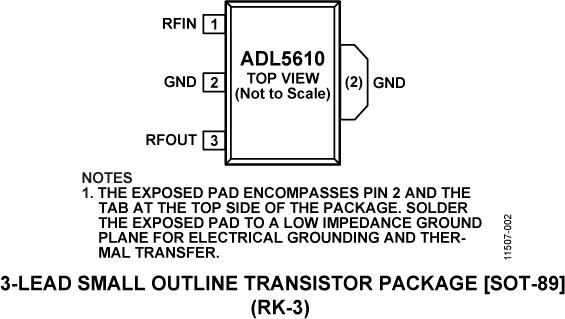

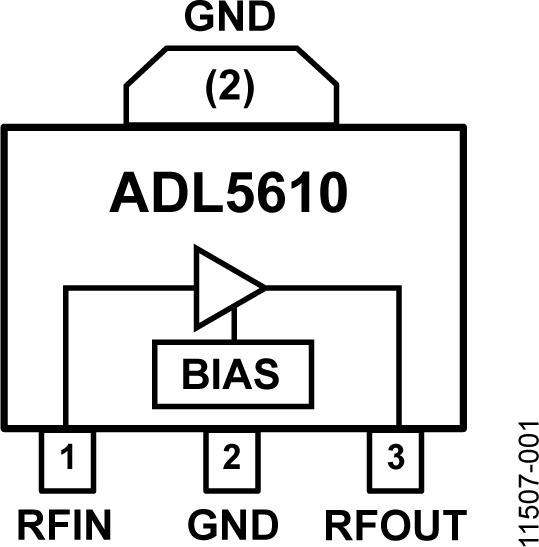

ADL5610是AD公司的一款RF放大器产品，ADL5610是30 MHz 至 6 GHz RF/IF增益模块，本站介绍了ADL5610的封装应用图解、特点和优点、功能等，并给出了与ADL5610相关的AD元器件型号供参考。

ADL5610 - 30 MHz 至 6 GHz RF/IF增益模块 - RF放大器 - 增益模块 - Analog Devices

产品描述

ADL5610是一款单端RF/IF增益模块放大器，可在 30 MHz 至 6 GHz范围内提供宽带操作。ADL5610在极高OIP3（高于 38 dBm）时具有低噪声系数2.2 dB，可提供高动态范围。

ADL5610具有18 dB增益，增益不随频率、温度、电源、器件而变化。该放大器采用工业标准SOT-89封装，在输入和输出内部匹配50 Ω，能够简单地使用于各种不同的应用中。所需的外部元件只有输入和输出交流耦合电容、电源去耦电容和偏置电感。

ADL5610具有±1.5 kV高额定ESD值（1C 类），额定温度范围为宽温度范围：?40°C至+105°C。

同时提供完全填充并符合RoHS标准的评估板。

优势和特点

固定增益：18.4 dB

可在30 MHz至6 GHz的宽范围内工作

高动态范围增益模块

输入和输出内部匹配50 Ω

集成偏置电路

OIP3：38.8 dBm (900 MHz）

P1dB：20.4 dBm (900 MHz）

噪声系数：2.2 dB (900 MHz）

5 V单电源供电

低静态电流：92 mA

宽工作温度范围：-40℃至+105℃

高效散热型SOT-89封装

ESD额定值：±1.5 kV（1C类）

相关的评估套件共有1个

EVAL-ADL5610 - ADL5610评估板：

ADL5610-EVALZ是一款配置齐全的4层FR4评估板。正常工作时需使用一个5 V/200 mA单电源。应将5 V电源连接至测试环路的VCC和GND引脚。施加RF输入至SMA连接器的RFIN引脚。SMA连接器的RFOUT引脚提供RF输出。

EVAL-ADL5610 - 无：

无
