AD8338 - 具有80 dB增益范围的低频至18 MHz VGA
AD8338是AD公司的一款可变增益放大器 (VGA)产品,AD8338是具有80 dB增益范围的低频至18 MHz VGA,本站介绍了AD8338的封装应用图解、特点和优点、功能等,并给出了与AD8338相关的AD元器件型号供参考。
AD8338 - 具有80 dB增益范围的低频至18 MHz VGA - 可变增益放大器 (VGA) - 电压控制 VGA - Analog Devices

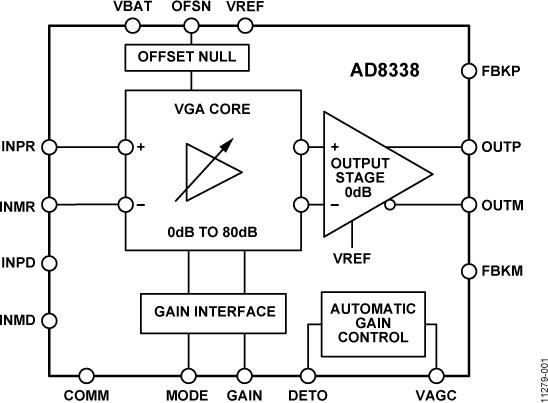

AD8338是一款可变增益放大器(VGA),适合要求全差分信号路径、低功耗、低噪声和在LF至18MHz频段内具有精确定义增益的应用。如果需要的话,该器件也可以采用单端信号源工作。
基本增益函数为线性dB,标称增益范围为0 dB至80 dB;标称增益范围与增益引脚上0.1V至1.1V的控制电压相对应。增益范围可以通过直接连接至内部求和结点的INPD和INMD引脚进行上下调节。例如,如果将一个47 Ω的电阻施加于INPD和INMD引脚上,增益范围设定为20 dB至100 dB,并且折合到输入端的噪声电平为1.5 nV√Hz。
AD8338包含额外的电路来实现失调校正和自动增益控制(AGC)功能。直流失调电压通过表现为高通滤波器的失调校正电路来消除。高通滤波器的转折频率由一个外部电阻设置。AGC功能可以改变AD8338的增益来维持恒定的均方根输出电压。用户施加的电压控制目标输出均方根电压。用户在DETO引脚施加的接地电容则控制AGC电路的响应时间。

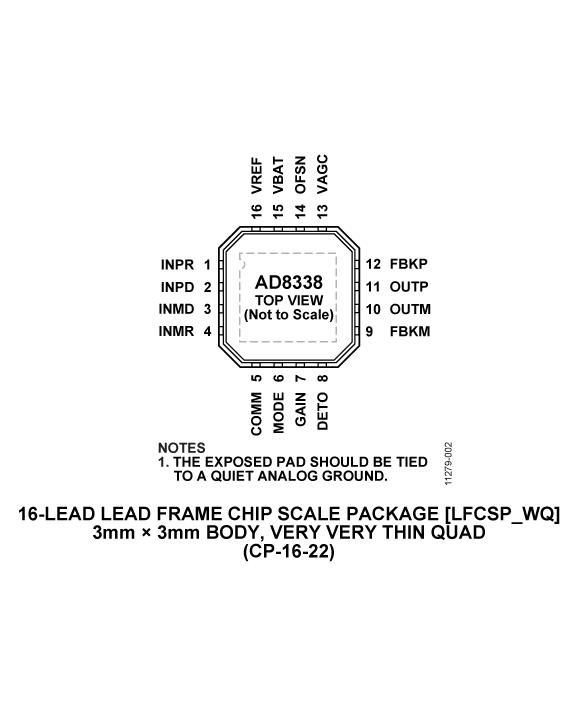

AD8338还允许用户访问内部求和结点,籍此提供额外的多功能性。只需几个分立器件,用户就可以自定义该器件的增益、带宽、输入阻抗及噪声性能,以满足自身应用的需求。AD8338采用3.0V至5.0V的单电源供电,能效极高,仅消耗低至3mA的静态电流。AD8338采用符合RoHS标准的3 mm 3 mm、16引脚LFCSP封装,额定温度范围为-40℃至+85工业温度范围。
应用
用户指南UG-559 介绍了AD8338评估板并讨论了常见配置。该评估板(AD8338-EVALZ)的设计注重简单易用,这在连接器的最简化部署中可见一斑。
AD8338数据手册涵盖器件工作的详情。使用该数据手册作为参考有助于最终应用的设计。数据手册有助于理解AD8338评估板的工作情况,特别是其初始配置和第一次上电情况。
无
