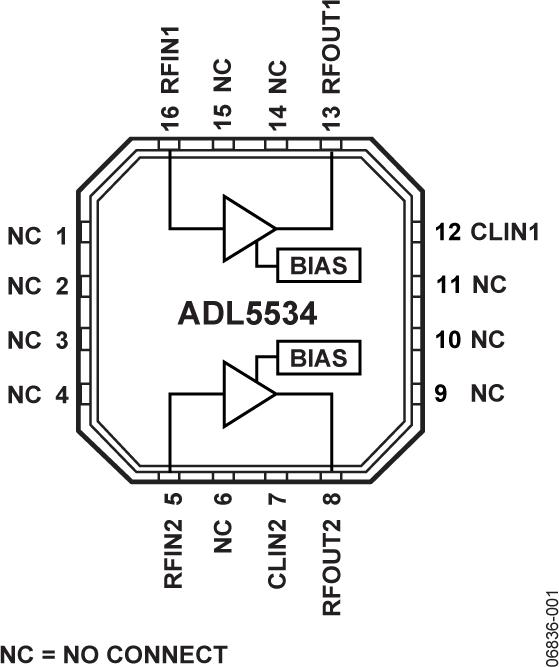

ADL5534 - 典型设计图:


AD芯片:
- LTC2912CTS8-2#TRPBF - 集成电路(IC) > 电源管理(PMIC) > 监控器
- HMC1061LC5TR - 射频和无线 > 射频放大器
- MAX550ACUA+ - 集成电路(IC) > 数据采集 > 数模转换器(DAC)
- EVAL-LTC7878-AZ - 开发板,套件,编程器 > 评估板 > DC/DC 和 AC/DC(离线)SMPS 评估板
- LTC1385CSW#PBF - 集成电路(IC) > 接口 > 驱动器,接收器,收发器
- MAX4508ESE+ - 集成电路(IC) > 接口 > 模拟开关,多路复用器,解复用器
- LT1158ISW#TR - 集成电路(IC) > 电源管理(PMIC) > 栅极驱动器
- LTC7541AJSW - 集成电路(IC) > 数据采集 > 数模转换器(DAC)
- AD9978BCPZRL - 集成电路(IC) > 数据采集 > 模拟前端(AFE)
- MAX3032EESE+T - 集成电路(IC) > 接口 > 驱动器,接收器,收发器



ADL5534 - 20 MHz 至500 MHz 中频放大器
ADL5534是AD公司的一款RF放大器产品,ADL5534是20 MHz 至500 MHz 中频放大器,本站介绍了ADL5534的封装应用图解、特点和优点、功能等,并给出了与ADL5534相关的AD元器件型号供参考。
ADL5534 - 20 MHz 至500 MHz 中频放大器 - RF放大器 - 增益模块 - Analog Devices
产品描述
ADL5534内置两个宽带、固定增益、线性放大器,工作频率最高达500 MHz,可用于蜂窝、卫星、宽带和仪器仪表等各种设备。
ADL5534具有20dB固定增益,增益不随频率、温度、电源、器件而变化。放大器为单端式,具有内部匹配50Ω电阻。各放大器只需配置输入/输出交流耦合电容、电源去耦电容和一个外部偏置电感便可工作。

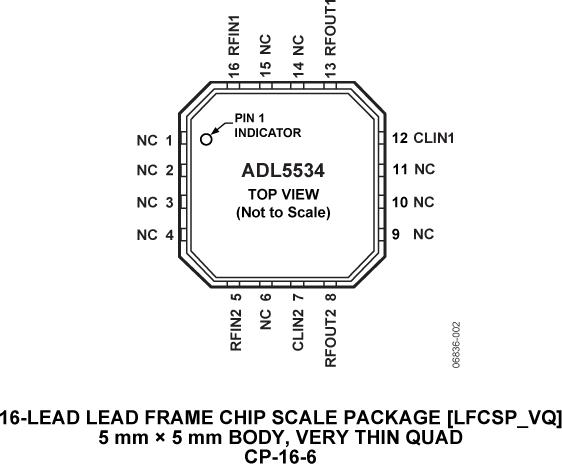

ADL5534采用GaAs HBT工艺制造,提供16引脚、5 mm × 5 mm、LFCSP封装,使用裸露焊盘以获得出色的热阻抗性能。采用5 V单电源供电时,ADL5534每个放大器的功耗为98 mA。额定温度范围为?40°C至+85°C。与之相似的放大器ADL5531(ADI公司生产)为20 dB增益单通道产品。ADL5531和ADL5534均提供配置齐全的评估板。
优势和特点
相关的评估套件共有1个
ADL5534-EVALZ是一款4层FR4评估板。 正常工作时需使用一个5 V/500 mA单电源。 应将5 V电源连接至测试环路的VPOS和GND引脚。 2引脚接头W3上安装有跳线,向放大器B提供偏置。通过移除W3上的跳线并分别向2引脚接头(W1和W2)的相应端子施加电源和接地,每个放大器可单独供电。 两个RF输入信号施加于SMA连接器的IN1和IN2引脚。 SMA连接器的OUT1和OUT2引脚提供RF输出。
