AD8630 - 零漂移、单电源、轨到轨四通道运算放大器

AD8630是AD公司的一款运算放大器产品，AD8630是零漂移、单电源、轨到轨四通道运算放大器，本站介绍了AD8630的封装应用图解、特点和优点、功能等，并给出了与AD8630相关的AD元器件型号供参考。

AD8630 - 零漂移、单电源、轨到轨四通道运算放大器 - 运算放大器 - 零漂移放大器 - Analog Devices

产品描述

这款放大器具有超低失调、漂移和偏置电流特性。AD8628/AD8629/AD8630均为宽带宽、自稳零放大器，具有轨到轨输入和输出摆幅以及低噪声特性，采用2.7 V至5 V单电源(±1.35 V至±2.5 V双电源)供电。

AD8628/AD8629/AD8630可提供以前只有昂贵的自稳零或斩波稳定放大器才具有的特性优势。这些零漂移放大器采用ADI公司的拓扑结构，将低成本与高精度、低噪声特性融于一体，而且无需外部电容。此外，AD8628/AD8629/AD8630还大大降低了大多数斩波稳定放大器所具有的数字开关噪声。

AD8628/AD8629/AD8630的失调电压仅为1 μV，失调电压漂移小于0.005 μV/°C，噪声仅为0.5 μV p-p（0 Hz至10 Hz），因而适合不容许存在误差源的应用。这些器件在工作温度范围内的漂移接近零，对位置和压力传感器、医疗设备以及应变计放大器应用极为有利。许多系统都可以利用AD8628/AD8629/AD8630提供的轨到轨输入和输出摆幅能力，以降低输入偏置复杂度，并使信噪比达到最大。

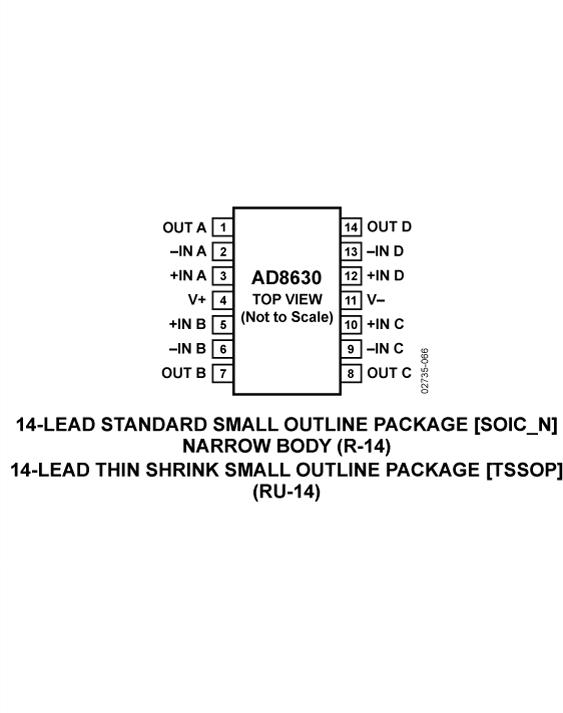

AD8628/AD8629/AD8630的额定温度范围为?40°C至+125°C扩展工业温度范围。AD8628提供5引脚小型TSOT、5引脚SOT-23和8引脚窄体SOIC三种塑料封装。AD8629提供标准8引脚窄体SOIC和MSOP两种塑料封装。AD8630四通道放大器提供14引脚窄体SOIC和14引脚TSSOP两种塑料封装。有关汽车应用级产品的信息，请参考“订购指南”。

应用

汽车传感器

压力和位置传感器

应变计放大器

医疗仪器

热电偶放大器

精密电流检测

光电二极管放大器

数据手册，Rev. H，4/2010

优势和特点

提供中文数据手册

最低噪声自稳零放大器

低失调电压：1 μV

输入失调漂移：0.002 μV/°C

轨到轨输入和输出摆幅

5 V单电源供电

高增益、高共模抑制比(CMRR))和高电源抑制比(PSRR)：130 dB

极低输入偏置电流：100 pA（最大值）

低电源电流：1.0 mA

过载恢复时间：50 μs

无需外部元件

通过汽车应用认证

相关的评估套件共有1个

EVAL-OPAMP-4 - EVAL-OPAMP-4评估板：

通用精密运算放大器评估板针对许多电路配置而设计并优化，以便用户能够找到最适合其应用的设计。这些评估板全部兼容RoHs标准。参考下列引脚数和封装，决定需要订购的型号：

EVAL-PRAOPAMP-4RUZ（四通道14引脚TSSOP）RU-14

EVAL-PRAOPAMP-4RZ（四通道14引脚SOIC）R-14
