产品描述

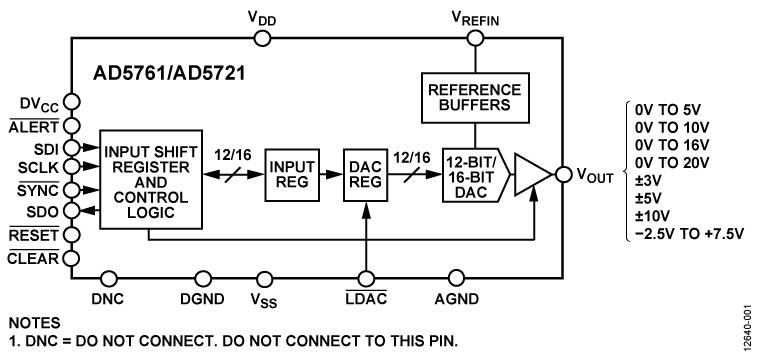

AD5761/AD5721分别是单通道、16/12位串行输入、电压输出数模转换器(DAC)，采用单电源（4.75 V至30 V）或双电源（−16.5 V至0 V VSS和4.75 V至16.5 V VDD）供电，集成输出放大器和基准电压源缓冲器，构成使用极为方便的通用解决方案。

这些器件可保证单调性，选定范围内的积分非线性(INL)为±2 LSB（最大值），噪声为35 nV/√Hz，建立时间为7.5 μs。

AD5761/AD5721采用串行接口，能够以最高50 MHz的时钟速率工作，并且与DSP和微控制器接口标准兼容。利用双缓冲，DAC输出可实现异步更新。输入编码为用户可选的二进制补码或偏移二进制。异步复位功能可将所有寄存器复位至默认状态。用户可通过控制寄存器中的RA[2:0]位选择输出范围。

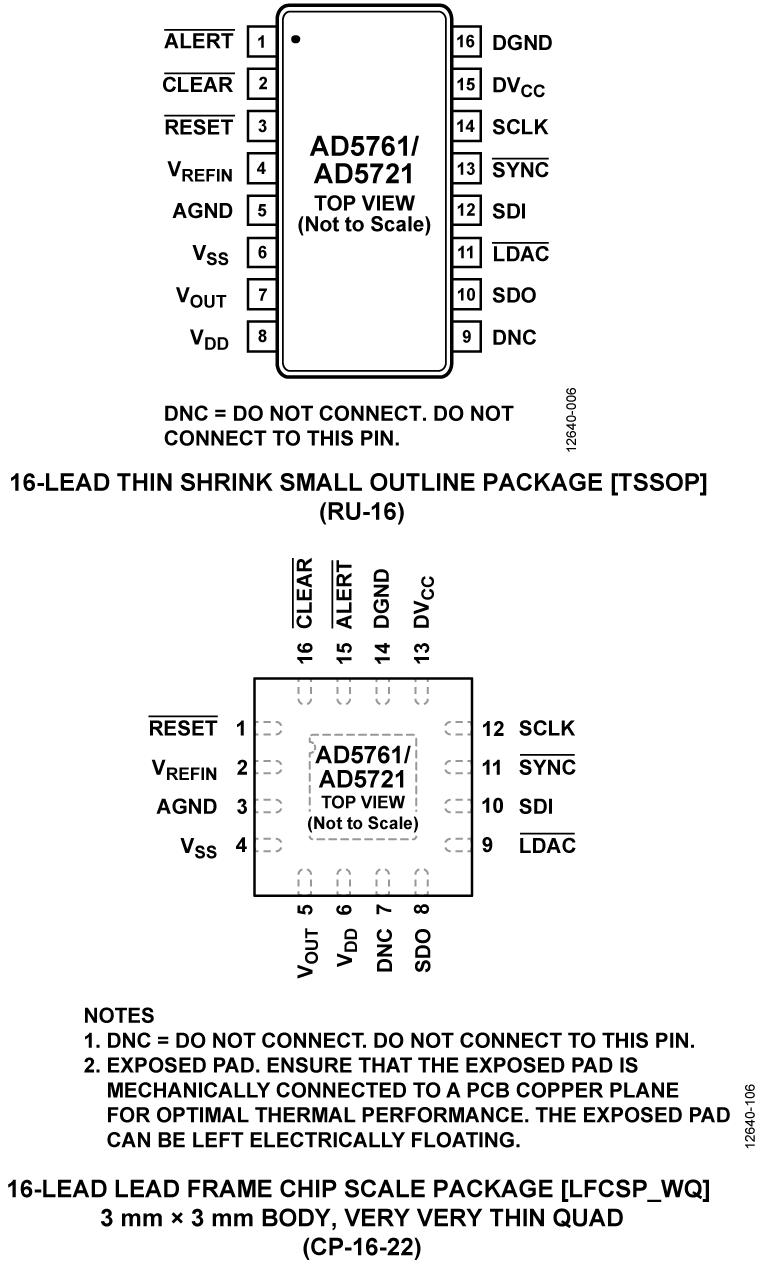

这些器件采用16引脚TSSOP封装，保证具有−40°C至+125°C的工业温度范围。

应用

工业自动化

仪器仪表、数据采集

开环/闭环伺服控制、过程控制

可编程逻辑控制器

优势和特点

8个软件可编程输出范围：0 V至5 V、0 V至10 V、0 V至16 V、0 V至20 V、±3 V、±5 V、±10 V、−2.5 V至+7.5 V；5%超范围

总不可调整误差(TUE)：0.1% FSR（最大值）

16位精度：±2 LSB（最大值）

保证单调性：±1 LSB（最大值）

单通道、16/12位DAC

建立时间：7.5 µs（典型值）

集成基准电压缓冲器

低噪声：35 nV/√Hz

低毛刺：1 nV-sec

欲了解更多特性，请参考数据手册

相关的评估套件共有1个

EVAL-AD5761R - AD5761R 评估板：

EVAL-AD5761RSDZ是一款全功能评估板，允许用户轻松评估AD5761R 16位、电压输出数模转换器(DAC)的全部特性。 AD5761R引脚可通过板载连接器，为外部连接提供访问。可通过两种方式控制该评估板：通过板载连接器(J3)控制，或通过SDP连接器(J4)控制。采用AD5761R评估软件，EVAL-SDP-CB1Z SDP 板允许通过Windows XP（SP2及更高）或Windows Vista（32位）计算机以USB端口对评估板进行控制。

器件描述
AD5761R是一款单通道、16位串行输入、电压输出型DAC。该器件采用单电源（4.75 V至30 V）或双电源（−16.5 V至0 V (VSS)和+4.75 V至+16.5 V (VDD)）供电。标称满刻度输出范围为软件或硬件可选。内置输出放大器、基准电压缓冲器以及上电/断电控制电路提供易于使用的、通用解决方案。

EVAL-AD5761R - 无：

无
