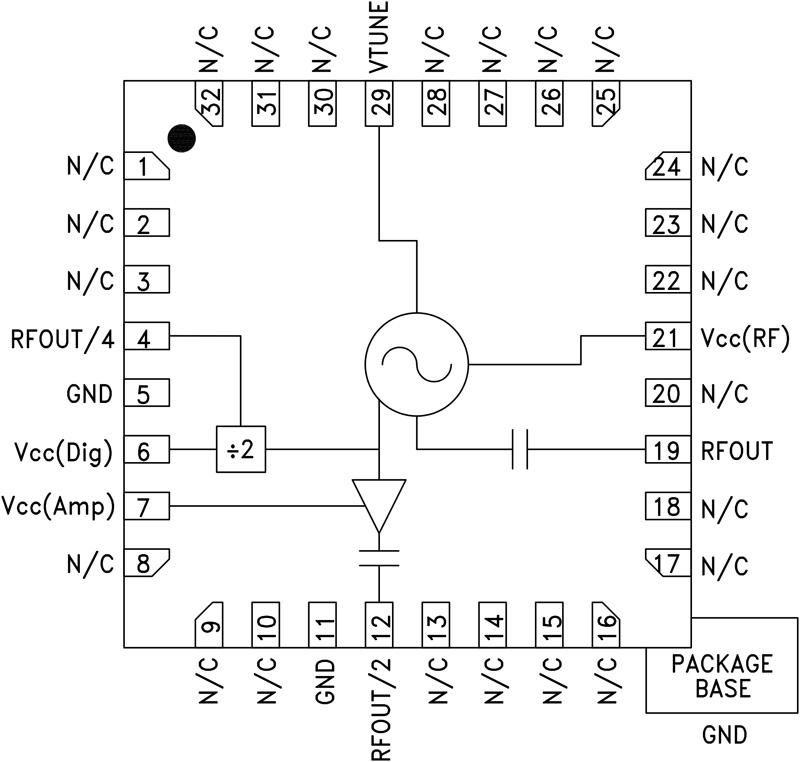

HMC530典型设计图一
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - HMC530介绍

HMC530 - 采用SMT封装的VCO，具有Fo/2，提供4分频，9.5 - 10.8 GHz

HMC530是AD公司的一款VCO与PLO产品，HMC530是采用SMT封装的VCO，具有Fo/2，提供4分频，9.5 - 10.8 GHz，本站介绍了HMC530的封装应用图解、特点和优点、功能等，并给出了与HMC530相关的AD元器件型号供参考。

HMC530 - 采用SMT封装的VCO，具有Fo/2，提供4分频，9.5 - 10.8 GHz - VCO与PLO - 射频和微波 - Analog Devices

产品描述

HMC530LP5(E)是一款GaAs InGaP异质结双极性晶体管(HBT) MMIC VCO。 HMC530LP5(E)集成了谐振器、负电阻器件和变容二极管，可输出半频，并提供4分频输出。 由于振荡器的单芯片结构，VCO的相位噪声性能在温度、冲击和工艺条件下尤为出色。 采用+5V电源电压时，输出功率为+11 dBm（典型值）。 如果不需要，可以禁用预分频器和RF/2功能以节省电流。 该电压控制振荡器采用无引脚QFN 5x5 mm表贴封装，无需外部匹配元件。

应用

  • 点对点无线电
  • 点对多点无线电
  • 测试设备和工业控制
  • 卫星通信
  • 军事最终用途
    • 优势和特点
  • 三路输出： Fo= 9.5 - 10.8 GHz Fo/2= 4.75 - 5.4 GHz Fo/4= 2.38 - 2.7 GHz
  • Pout: +11 dBm
  • 相位噪声： 典型值为-110 dBc/Hz（100 kHz）
  • 无需外部谐振器
  • QFN无引脚SMT封装，25 mm²
    • 相关的评估套件共有1个
  • EVAL-HMC530LP5 - HMC530LP5 评估板：

    • 本页提供评估HMC530LP5的评估板订购信息。

  • EVAL-HMC530LP5 - 无：

    • 无
