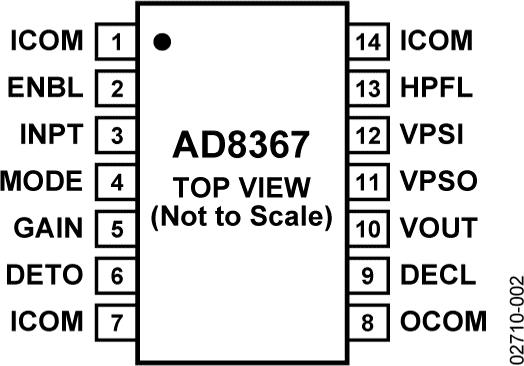

AD8367 - 典型设计图:

AD芯片:
- ICL7650CPA - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- LTC2377CDE-16#PBF - 集成电路(IC) > 数据采集 > 模数转换器(ADC)
- MAX6389LT29D5+T - 监控器芯片
- LTC2324IUKG-14#TRPBF - 集成电路(IC) > 数据采集 > 模数转换器(ADC)
- EVAL-LT7170-AZ - 开发板,套件,编程器 > 评估板 > DC/DC 和 AC/DC(离线)SMPS 评估板
- MAX6715AUTMSD6+T - 监控器芯片
- MAX9214EUM+TD - 集成电路(IC) > 接口 > 串行器,解串器
- MAX6432DJUS+T - 电源管理IC - 电池管理
- MAX6767TASD2+T - 电源管理IC - 监控器
- MAX3880ECB+TD - 集成电路(IC) > 接口 > 串行器,解串器



AD8367 - 500 MHz 、45dB线性dB可变增益放大器
AD8367是AD公司的一款可变增益放大器产品,AD8367是500 MHz 、45dB线性dB可变增益放大器,本站介绍了AD8367的封装应用图解、特点和优点、功能等,并给出了与AD8367相关的AD元器件型号供参考。
AD8367 - 500 MHz 、45dB线性dB可变增益放大器 - 可变增益放大器 - All VGAs - Analog Devices
产品描述
集成平方律检波器的硅双极性VGA
AD8367是一款高性能可变增益放大器,设计用于在最高500 MHz的中频频率下工作。从外部施加0至1 V的模拟增益控制电压,可调整45 dB增益控制范围,以提供20 mV/dB输出。精确的线性dB增益控制通过ADI公司的专有X-AMP™架构实现,该架构含有一个可变衰减器网络,由高斯插值器提供输入,从而实现精确的线性增益调整。
此外,AD8367集成一个平方律检测器,使该器件可用作AGC解决方案,并提供检测到的接收信号强度指示(RSSI)输出电压。
AD8367的额定工作频率为CDMA/GSM和W-CDMA移动通信应用中常见的中频频率70 MHz、140 MHz、190 MHz和240 MHz。
AD8367采用高性能硅双极性工艺制造,提供14引脚超薄紧缩小型(TSSOP)封装,额定温度范围为40°C至+85°C。
优势和特点
相关的评估套件共有1个
本页提供500 MHz、45 dB线性dB可变增益放大器AD8367的评估板订购信息。
无
