AD7914 - 内置序列器的4通道、1 MSPS、10位模数转换器，采用16引脚TSSOP封装

AD7914是AD公司的一款模数转换器 (ADC)产品，AD7914是内置序列器的4通道、1 MSPS、10位模数转换器，采用16引脚TSSOP封装，本站介绍了AD7914的封装应用图解、特点和优点、功能等，并给出了与AD7914相关的AD元器件型号供参考。

AD7914 - 内置序列器的4通道、1 MSPS、10位模数转换器，采用16引脚TSSOP封装 - 模数转换器 (ADC) - 模数转换器 (ADC) - Analog Devices

产品描述

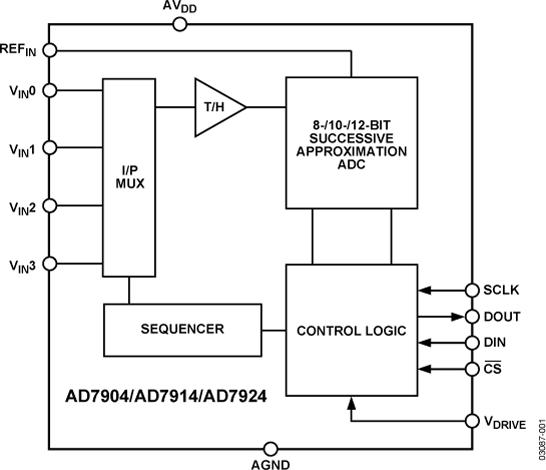

AD7924/AD7914/AD7904分别是12位、10位和8位高速、低功耗、4通道、逐次逼近型ADC，采用2.7 V至5.25 V单电源供电，最高吞吐量达1 MSPS。这些器件内置一个低噪声、宽带宽采样/保持放大器，可处理8 MHz以上的输入频率。

转换过程和数据采集过程通过CS和串行时钟信号进行控制，从而为器件与微处理器或DSP轻松接口创造了条件。输入信号在CS的下降沿进行采样，而转换同时在此处启动。该器件无流水线延迟。

AD7924/AD7914/AD7904采用先进的设计技术，可在最高吞吐量下实现极低的功耗。在最高吞吐量下，采用3 V电源时，AD7904/AD7914/AD7924的最大功耗为2 mA；采用5 V电源时，最大功耗为2.7 mA。

通过配置控制寄存器，器件的模拟输入范围可以在0 V至REFIN或0 V至2 × REFIN间选择，可采用直接二进制式或二进制补码输出编码。AD7904/AD7914/AD7924具有4个带通道序列器的单端模拟输入，可以通过预先编程选择通道转换顺序。

AD7904/AD7914/AD7924的转换时间取决于SCLK频率，该频率同时用作转换控制的主时钟。

优势和特点

高吞吐速率：1 MSPS

额定电压（VDD）： 2.7 V至5.25 V

低功耗： 6 mW（最大值，1 MSPS，电源电压3 V） 13.5 mW（最大值，1 MSPS，电源电压5 V）

4个带序列器的单端输入

宽输入带宽：信噪比：70 dB（50 kHz输入频率，AD7924）

灵活的功耗/串行时钟速度管理

无流水线延迟

高速串行接口： SPI®/QSPI™/MICROWIRE™/DSP兼容

关断模式：最大0.5 µA

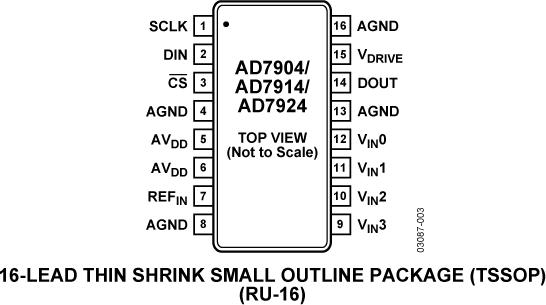

16引脚TSSOP封装

通过汽车应用认证

相关的评估套件共有1个

EVAL-AD7924 - AD7904/AD7914/AD7924 评估套件：

EVAL-AD79X4CBZ已停产。请访问AD7490产品页面和 AD7490评估板页面。

EVAL-AD79X4CBZ是用于AD7904、AD7914和AD7924的全功能评估套件。每个EVAL-AD79X4CB随附一盒样片，内含：一片AD7924、一片AD7914和一片AD7904。根据需要评估的ADC，用户可将所需ADC插入EVAL-AD79X4CB的插槽内。

该评估板能够以独立模式工作，或者与评估控制器板配合使用。与评估控制器板配合使用时，用户通过随附的软件可以对ADC的性能执行详尽分析。此软件包含技术笔记，其中说明评估板以独立模式工作或者与评估控制器板配合使用时的工作和设置情况。

EVAL-AD7924 - 无：

无
