AD8138 - 低失真差分ADC驱动器

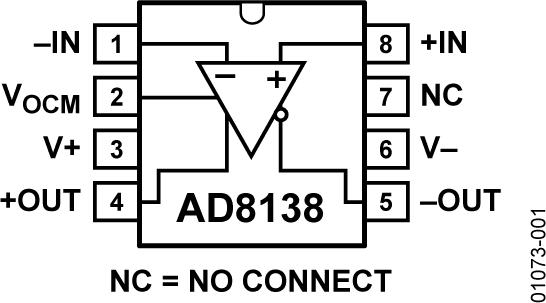

AD8138是AD公司的一款运算放大器产品，AD8138是低失真差分ADC驱动器，本站介绍了AD8138的封装应用图解、特点和优点、功能等，并给出了与AD8138相关的AD元器件型号供参考。

AD8138 - 低失真差分ADC驱动器 - 运算放大器 - 全差分放大器 - Analog Devices

产品描述

相对于运算放大器，AD8138在差分信号处理方面取得了重大进步。AD8138可以用作单端至差分放大器或差分至差分放大器。它像运算放大器一样易于使用，并且大大简化了差分信号放大与驱动。该器件采用ADI公司的专有XFCB双极性工艺制造，-3 dB带宽为320 MHz，提供差分信号，谐波失真在现有差分放大器中最低。AD8138具有独特的内部反馈特性，可以提供输出增益和相位匹配平衡，从而抑制偶数阶谐波。内部反馈电路则可以使外部增益设置电阻不匹配的任何相关增益误差最小。

AD8138的差分输出有助于平衡差分ADC的输入，使ADC性能达到最高。该器件无需使用具有高性能ADC的变压器，并保留低频和直流信息。在VOCM 引脚上施加电压便可调整差分输出的共模电平，从而使驱动单电源ADC的输入信号可轻松实现电平转换。快速过载恢复则可确保采样精度。

AD8138拥有良好的失真性能，成为通信系统的理想ADC驱动器，足以在较高频率条件下驱动最新型的10位至16位转换器。高带宽和IP3特性使它适合用作中频及基带信号链中的增益模块。出色的失调和动态性能则使该器件特别适合各种信号处理与数据采集应用。

AD8138提供SOIC和MSOP两种封装，工作温度范围为-40°C至+85°C。

AD8138-EP支持防务和航空航天应用（AQEC标准）

优势和特点

易于使用，单端至差分转换

可调输出共模电压

外部可调增益

低谐波失真 -94 dBc SFDR @ 5 MHz -85 dBc SFDR @ 20 MHz

-3 dB带宽：320 MHz(G = +1)

0.01%快速建立时间：16 ns

压摆率：1150 V/µs

快速过驱恢复：4 ns

低输入电压噪声：5 nV/√Hz

失调电压：1 mV(典型值)

宽电源电压范围：+3 V至±5 V

低功耗：90 mW (5 V)

下载AD8138-EP数据手册 (pdf)

扩展温度范围： −55ºC至+105℃

受控制造基线

唯一封装/测试厂

唯一制造厂

增强型产品变更通知

认证数据可应要求提供

V62/12629 DSCC图纸号

相关的评估套件共有1个

EVAL-AD8138 - AD8138 评估板：

这些评估板设计用来帮助用户评估AD8138。评估板为裸板，板上未焊接任何器件或放大器。这些器件必须另外购买，详见下表或产品页面。用户也可以申请免费样片。利用未搭载器件的评估板，用户可以快速定制各种运算放大器电路并进行原型开发，从而最大程度地降低风险，并缩短产品上市时间。

“用户指南”包含构建电路板所需的全部文档，包括原理图、装配图和材料清单。

EVAL-AD8138 - 无：

无
