AD9739A - 14位、2.5 GSPS、RF数模转换器
AD9739A是AD公司的一款ADC和DAC组合产品,AD9739A是14位、2.5 GSPS、RF数模转换器,本站介绍了AD9739A的封装应用图解、特点和优点、功能等,并给出了与AD9739A相关的AD元器件型号供参考。
AD9739A - 14位、2.5 GSPS、RF数模转换器 - ADC和DAC组合 - 数模转换器 (DAC) - Analog Devices
产品描述
AD9737A/AD9739A是11位/14位、2.5 GSPS高性能RF DAC,能够合成直流至3 GHz范围内的宽带信号。 AD9737A/AD9739A与AD9739的引脚和功能均兼容,但不支持同步或RZ模式,且额定工作范围是1.6 GSPS至2.5 GSPS。
由于去除了同步电路,AD9737A/AD9739A上的一些不良干扰(即图像和分立时钟杂散)在上电循环之间保持固定不变,从而可进行系统校准。 AD9739和AD9737A/AD9739A的交流线性度和噪声性能相同。

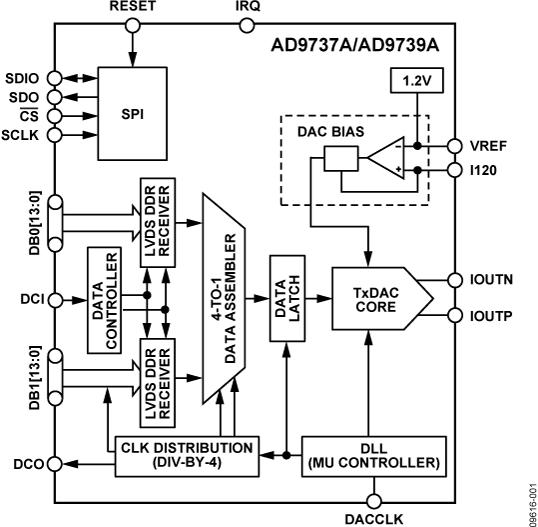

内置片内控制器使系统集成得以简化。 双端口源同步LVDS接口简化了与现有FGPA/ASIC技术的数字接口。 片内控制器用于管理外部和内部时钟域随温度而发生的变化,以确保主机与DAC内核间的可靠数据传输。 此外还提供一个串行外设接口(SPI),用于器件配置和状态寄存器回读。

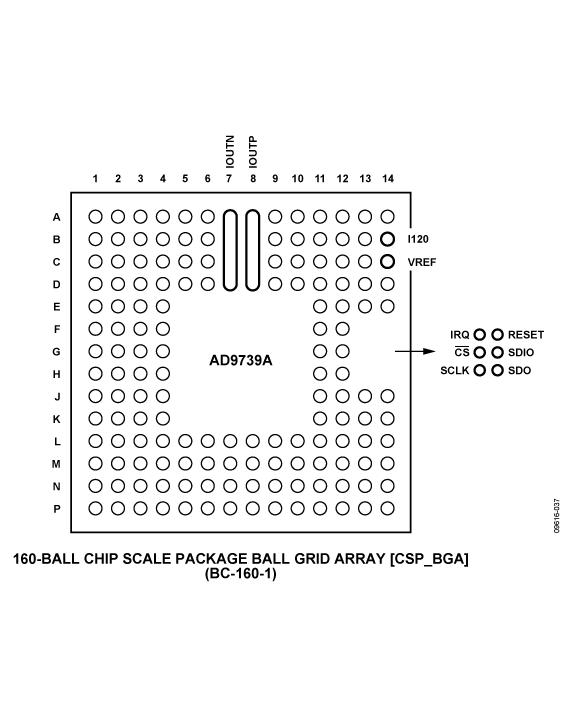

AD9737A/AD9739A采用0.18 μm CMOS工艺制造,以1.8 V和3.3 V电源供电。 这些器件提供160引脚芯片级球栅阵列封装,封装寄生效应很低。
产品聚焦
- 能够合成第一或第二奎斯特区内的高质量宽带信号,带宽最高可达1.25 GHz。
- 专有四通道开关DAC架构,提供出色的交流线性度性能,同时支持混合模式操作。
- 双端口双倍数据速率LVDS接口,支持2500 MSPS的最大转换速率。
- MSPS
- 通过片内控制器管理外部和内部时钟域偏斜。
- 可编程8.66 mA至31.66 mA范围的差分电流输出。
应用
优势和特点
相关的评估套件共有1个
本页面提供有关评估AD9739A的评估板文档和订购信息。
无
