HMC1034 - 集成小数N分频PLL和VCO SMT、125 - 3,000 MHz时钟发生器

HMC1034是AD公司的一款时钟发生器产品，HMC1034是集成小数N分频PLL和VCO SMT、125 - 3,000 MHz时钟发生器，本站介绍了HMC1034的封装应用图解、特点和优点、功能等，并给出了与HMC1034相关的AD元器件型号供参考。

HMC1034 - 集成小数N分频PLL和VCO SMT、125 - 3,000 MHz时钟发生器 - 时钟发生器 - 时钟与定时 - Analog Devices

产品描述

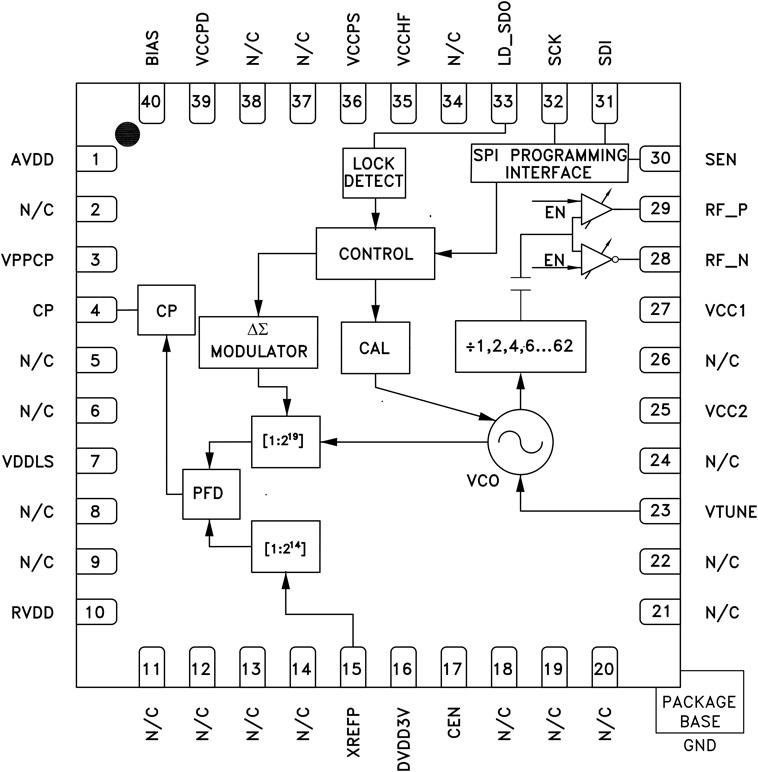

HMC1034LP6GE是一款具有小数N分频锁相环(PLL)的低噪声、宽带时钟发生器IC，集成了电压控制振荡器(VCO)。该器件提供频率范围为125MHz至3GHz的差分时钟输出。 HMC1034LP6GE由低噪声鉴相器(PD)和Σ-Δ型调制器组成，工作频率范围高达100MHz，提供较宽的环路带宽及出色的频谱性能。

HMC1034LP6GE在整个工作范围内提供业界领先的相位噪声和抖动性能，可改善链路级抖动性能、误码率(BER)和眼图指标。出色的噪底(<-165dBc/Hz)使HMC1034LP6GE非常适合各种应用，如高速数据转换器、物理层器件(PHY)、串行器/解串器(SERDES)电路、FPGA和处理器的参考时钟。 HMC1034LP6GE也可用作10G/40G/100G光学模块和应答器的LO，以及10G/40G/100G线路卡、抖动衰减和频率转换的主参考时钟。

HMC1034LP6GE的差分输出包括可通过SPI串行编程接口设置的2位输出幅度控制和输出静音功能。 HMC1034LP6GE的Σ-Δ型调制器集成了Hittite的精确频率模式，用户可产生误差接近0 Hz的输出频率。

应用

10G/40G/100G光学模块、应答器、线路卡

OTN和SONET /SDH应用

1G/10G以太网线路卡

高频处理器时钟

替代低抖动SAW振荡器

光纤通道接口时钟

蜂窝/4G基础设施

替代DDS

10G光学模块、应答器、线路卡

优势和特点

频率范围： 125 - 3,000 MHz

78 fs RMS抖动产生（典型值）

超过G.8251 & GR-253-CORE抖动要求

-165 dBc/Hz相位噪底

鉴相器最高速率：100 MHz

品质因数(FOM)-227 dBc/Hz

24位步长，分辨率3 Hz（典型值）

精确频率模式

内置数字自测功能

40引脚6x6mm SMT封装：36mm²
