ADUM4160 - 全速/低速USB数字隔离器

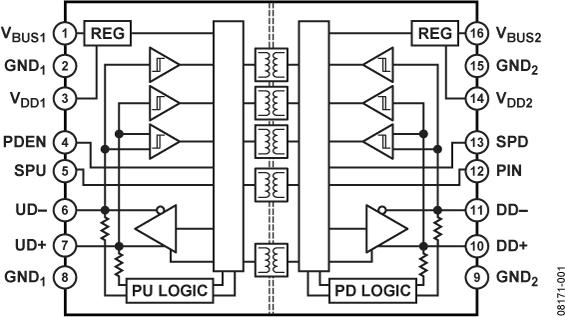

ADUM4160是AD公司的一款标准数字隔离器产品，ADUM4160是全速/低速USB数字隔离器，本站介绍了ADUM4160的封装应用图解、特点和优点、功能等，并给出了与ADUM4160相关的AD元器件型号供参考。

ADUM4160 - 全速/低速USB数字隔离器 - 标准数字隔离器 - 接口和隔离 - Analog Devices

产品描述

ADuM4160是一款基于ADI公司iCoupler技术的USB端口隔离器。它将高速CMOS工艺与单片空芯变压器技术相结合，可提供优异的工作性能，并且很容易与低速和全速USB兼容外设集成。

许多微控制器实施的USB只向外部引脚提供D+和D?线路。这在许多情况下都符合需求，因为它仅需极少的外部器件，并简化了设计；不过，当需要隔离时，这会带来难题。USB线路必须自动在主动驱动D+/D?、接收数据与允许外部电阻设置总线空闲状态之间切换。ADuM4160结构既可以检测数据流向，同时能够控制输出缓冲的状态。数据流向根据一个个分组确定。

ADuM4160将基于边沿检测的iCoupler技术与内部逻辑结合使用，可实现透明、易于配置、面对上游的端口隔离器。隔离上游端口具有电路简单、电源管理和操作稳健等多种优势。

这款隔离器的传播延迟与标准集线器和电缆的传播延迟相当。它可以采用任一侧的3.1 V至5.5 V电源电压供电，并能在内部将该电压调节至信号电平，从而与VBUS直接相连。ADuM4160对上拉电阻进行隔离控制，以便外设能控制连接时序。该器件的空闲电流较低；需要挂起模式。

应用

USB外设隔离

隔离式USB集线器

优势和特点

提供中文数据手册

完全兼容USB 2.0

低速和全速数据速率：1.5 Mbps和12 Mbps

双向通信

xD+和xD−线路短路保护功能

3.3 V和5 V（双模电源配置） - 欲了解更多信息，请参考数据手册。

3A类接触式ESD性能，符合ANSI/ESD STM5.1-2007标准

工作温度最高可达105°C

高共模瞬变抗扰度：>25 kV/μs

提供评估板

欲了解更多特性，请参考数据手册。

相关的评估套件共有1个

EVAL-ADUM4160 - EVAL-ADUM4160：ADuM3160和ADuM4160 USB隔离器评估板：

该USB隔离器评估板可以通过标准线缆或分立布线与现有应用轻松接口。该板允许配置ADuM3160和ADuM4160芯片的所有特性，并支持各种可能的电源方案。该评估板还支持共模电压，但不推荐用于执行安全相关测试，如耐高压测试等。这类测试应在器件级或生产板上进行。

EVAL-ADUM4160 - 无：

无
