ADP5051 - 带四通道降压调节器、监控电路和I2C接口的集成式电源解决方案

ADP5051是AD公司的一款多路输出稳压器产品，ADP5051是带四通道降压调节器、监控电路和I2C接口的集成式电源解决方案，本站介绍了ADP5051的封装应用图解、特点和优点、功能等，并给出了与ADP5051相关的AD元器件型号供参考。

ADP5051 - 带四通道降压调节器、监控电路和I2C接口的集成式电源解决方案 - 多路输出稳压器 - 电源管理 - Analog Devices

产品描述

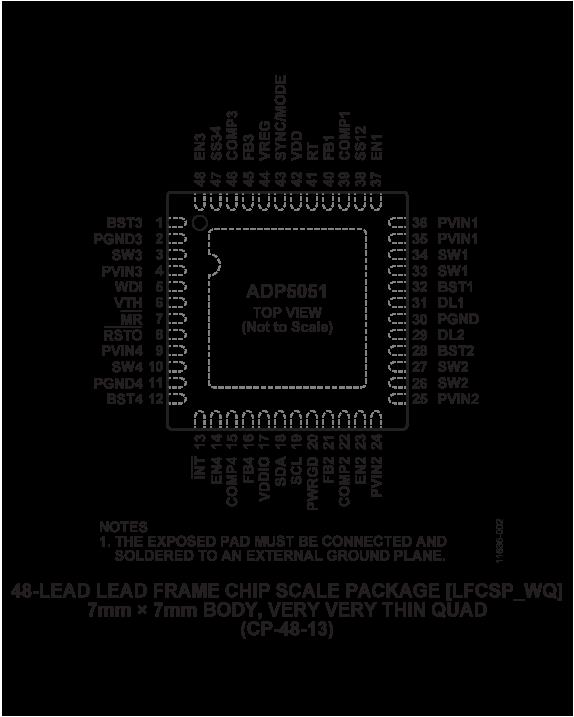

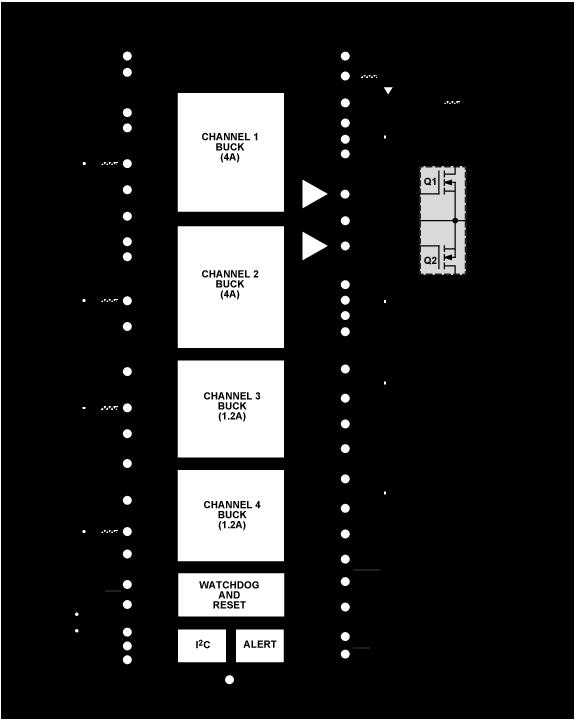

ADP5051在一个48引脚LFCSP封装中集成了四个高性能降压调节器和一个带电压监控器、看门狗和手动重置功能的监控电路，可满足严苛的性能和电路板空间要求。器件可直接连接高达15.0 V的输入电压，无需使用前置调节器。

通道1和通道2集成高端功率MOSFET和低端MOSFET驱动器。在低端功率器件中，使用外部NFET以优化解决方案的效率并提供1.2 A、2.5 A或4 A的可编程输出电流。

以并联配置方式组合通道1和通道2提供高达8 A的单路输出电流。通道3和通道4同时集成高端和低端MOSFET，以提供1.2 A输出电流。

ADP5051监控电路用于监控电压电平。当WDI在预设超时周期内未切换时，看门狗定时器将生成一个重置信号。通过处理器重置模式或者系统电源开/关切换模式选择手动重置功能。

可选I2C接口提供灵活的配置，包括可调节和固定输出电压、结温过热报警、低输入电压检测和动态电压调节。

应用

小型蜂窝基站

FPGA和处理器应用

安防和监控

医疗应用

优势和特点

宽输入电压范围：4.5 V至15.0 V

输出精度：±1.5%（整个温度范围内）

可调开关频率范围：250 kHz至1.4 MHz

可调/固定输出选项，可通过工厂熔丝或I2C接口调节

I2C接口，支持故障条件中断

功率调节通道1和通道2：可编程1.2 A/2.5 A/4 A同步降压调节器，集成低端FET驱动器通道3和通道4：1.2 A同步降压调节器

8 A单通道输出（通道1和通道2并联）

通道1和通道4具有动态电压调整(DVS)功能

精密使能，0.8 V精确阈值

有源输出放电开关

步进为90°的可编程相移

各通道均可选择FPWM或PSM

频率同步输入或输出

欲了解更多特性，请参考数据手册
