AD828 - 双路、低功耗视频运算放大器

AD828是AD公司的一款运算放大器产品，AD828是双路、低功耗视频运算放大器，本站介绍了AD828的封装应用图解、特点和优点、功能等，并给出了与AD828相关的AD元器件型号供参考。

AD828 - 双路、低功耗视频运算放大器 - 运算放大器 - 通用放大器 - Analog Devices

产品描述

AD828是一款低成本、双路视频运算放大器，专门针对要求增益为+2或更大以及高输出驱动能力(例如电缆驱动)的视频应用进行了优化。它具有低功耗、单电源供电能力以及出色的差分增益与相位误差特性，特别适合对功耗敏感的应用，如摄像机和专业视频设备等。

AD828的0.1 dB增益平坦度为40 MHz，差分增益和相位误差分别为0.01%和0.05°，每个放大器的输出电流为50 mA；这些出色的视频特性使它成为所有视频应用的理想选择。此外，还具有130 MHz增益带宽和450 V/µs压摆率，可用于许多高速应用，包括视频监控器、CATV、彩色复印机、图像扫描仪和传真机等。

AD828采用+5 V单电源和±5 V至±15 V双电源供电。除了可以灵活选择电源，AD828还具有极低的电源电流(15 mA)以及在各种电源条件下的出色交流特性，因此非常适合许多要求严苛且对功耗敏感的应用。

AD828是电压反馈型运算放大器，可以作为出色的增益级(G > +2)或有源滤波器用于高速视频系统中，0.1%建立时间为45 ns，最大输入失调电压仅2 mV。

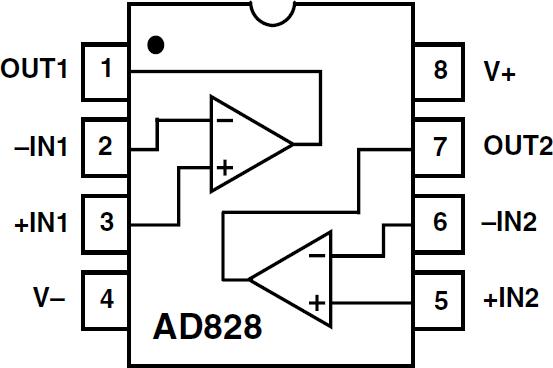

AD828提供低成本、8引脚塑料小型DIP和SOIC两种封装。

优势和特点

出色的视频性能，差分增益和相位误差分别为0.01%和0.05°

高速 3 dB带宽：130 MHz (G = +2) 压摆率：450 V/µs 0.01%建立时间：80 ns

低功耗电源电流：15 mA(最大值)

高输出驱动能力输出电流：每个放大器50 mA(最小值) 特别适合驱动后部端接电缆

灵活选择电源额定电源电压：+5 V、±5 V和±15 V 输出摆幅：±3.2 V (最小值，150 Ω负载，VS = ±5 V)

出色的直流性能

输入失调电压：2.0 mV

采用8引脚SOIC和8引脚塑料小型DIP封装

相关的评估套件共有2个

EVAL-AD828 - AD828 评估板：

该评估板设计用来帮助用户评估AD828。评估板为裸板，板上未焊接任何器件或放大器。这些器件必须另外购买，详见下表或产品页面。用户也可以申请免费样片。利用未搭载器件的评估板，用户可以快速定制各种运算放大器电路并进行原型开发，从而最大程度地降低风险，并缩短产品上市时间。

“用户指南”包含构建电路板所需的全部文档，包括原理图、装配图和材料清单。

EVAL-HSAMP-2 - 通用型双通道高速运算放大器评估板：

通用型双通道高速放大器评估板为裸板，允许用户快速完成各种运算放大器电路的原型设计，从而最大程度地降低风险，加快产品上市。这些评估板全部兼容RoHs标准。请参考下列订购指南和引脚数和封装，决定需要订购的型号。
