AD8318 - 1 MHz 至8 GHz 、70 dB对数检波器/控制器
AD8318是AD公司的一款RF功率检波器产品,AD8318是1 MHz 至8 GHz 、70 dB对数检波器/控制器,本站介绍了AD8318的封装应用图解、特点和优点、功能等,并给出了与AD8318相关的AD元器件型号供参考。
AD8318 - 1 MHz 至8 GHz 、70 dB对数检波器/控制器 - RF功率检波器 - 非RMS响应功率检波器 - Analog Devices

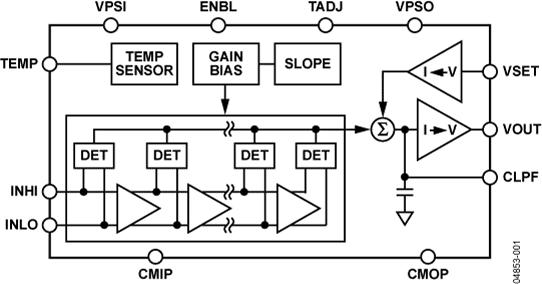

AD8318是一款解调对数放大器,能够将RF输入信号精确地转换为相应的dB标度输出电压。它在级联放大器链上采用渐进压缩技术,每一级均配有检波器单元。该器件可用测量模式或控制器两种模式工作。对于1 MHz至6 GHz信号,它能保持精确的对数一致性,并能在最高8 GHz下工作。输入范围典型值为60 dB(re:50 Ω),误差小于±1 dB。AD8318的响应时间为10 ns,能够检测45 MHz以上的RF突发脉冲。在环境温度条件下,该器件具有极佳的对数截距稳定性。该器件还提供斜率为2 mV/°C的温度传感器输出,用于其它系统监控。需5 V单电源供电。耗用电流典型值为68 mA。当器件禁用时,功耗降至<1.5 mW。
AD8318可以配置成向功率放大器等VGA提供控制电压,或提供VOUT引脚的测量输出。因为输出可以用于控制器应用,所以宽带噪声极低。在这种模式下,设定点控制电压作用于VSET引脚。经过RF放大器的反馈环路通过VOUT实现闭合,其输出将放大器的输出调节至与VSET相对应的幅度。AD8318可通过VOUT引脚提供0 V至4.9 V输出,适合控制器应用。作为测量器件,VOUT引脚在外部与VSET相连,以产生输出电压VOUT,它是RF输入信号振幅的线性dB减函数。
对数斜率标称值为-25 mV/dB,但可以通过将VOUT的反馈电压调整至VSET接口进行调整。用INHI输入时,截距为20 dBm(re: 50 Ω,CW输入)。这些参数非常稳定,不随电源电压和温度波动而变化。

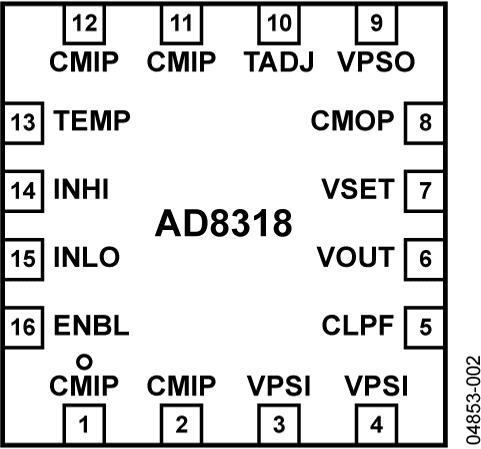

AD8318采用SiGe双极性IC工艺制造,并采用4 mm ×4 mm、16引脚LFCSP封装,工作温度范围为-40°C至+85°C。
