ADUC7026 - 精密模拟微控制器，12位模拟I/O，ARM7TDMI? MCU

ADUC7026是AD公司的一款ARM7内核产品产品，ADUC7026是精密模拟微控制器，12位模拟I/O，ARM7TDMI? MCU，本站介绍了ADUC7026的封装应用图解、特点和优点、功能等，并给出了与ADUC7026相关的AD元器件型号供参考。

ADUC7026 - 精密模拟微控制器，12位模拟I/O，ARM7TDMI? MCU - ARM7内核产品 - 处理器和DSP - Analog Devices

产品描述

ADI参考设计
15通道锂电池管理模块更多参考设计

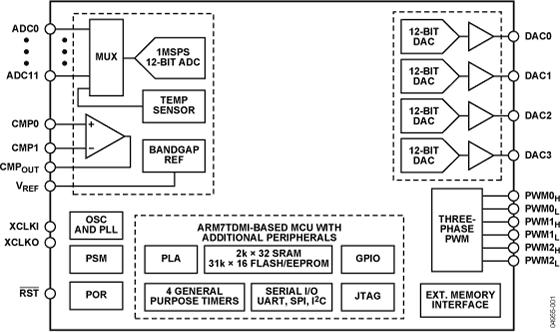

访问ADI参考设计精选 ADuC7019/20/21/22/24/25/26/27/28均为完全集成的1 MSPS、12位数据采集系统，在单芯片内集成高性能多通道ADC、16位/32位MCU和闪存/EE存储器。

ADC具有多达12路单端输入。另外还有4个ADC输入通道也可以和4个DAC的输出引脚复用。4路DAC输出只是在特定型号上提供(ADuC7020和ADuC7026)。然而，在无DAC输出的情况下，这些引脚仍然可以用作ADC的输入引脚，这样ADC的输入最多可以达到16通道。ADC可以在单端模式或差分输入模式下工作，ADC输入电压范围为0 V至VREF。低漂移带隙基准电压源、温度传感器和电压比较器完善了ADC的外设设置。

根据器件型号不同，片内最多可内置4个缓冲电压输出DAC。通过编程可以将DAC输出范围设置为三种电压范围之一。

这些器件通过一个片内振荡器和锁相环(PLL)产生41.78MHz的内部高频时钟信号。该时钟信号通过一个可编程时钟分频器进行中继，在其中产生MCU内核时钟工作频率。微控制器内核为ARM7TDMI，它是一个16位/32位RISC机器，峰值性能最高可达41 MIPS。片内集成有8 KB SRAM和62 KB非易失性Flash/EE存储器。ARM7TDMI内核将所有存储器和寄存器视为一个线性阵列。

应用

工业控制和自动化系统

智能传感器、精密仪器

基站系统、光纤网络

优势和特点

提供中文数据手册

微控制器 16位/32位RISC架构、ARM7TDMI内核 JTAG端口支持代码下载和调试

时钟选项修正的片内振荡器(±3%) 外部时钟晶体可达44 MHz的外部时钟源具有可编程分频器的41.78 MHz PLL

存储器 62 kB Flash/EE存储器、8 kB SRAM 在线下载，基于JTAG的调试软件触发在线重新编程能力

多通道、12位、1 MSPS ADC 多达16个ADC通道1

全差分模式和单端模式

模拟输入范围：0 V 至 VREF

12位电压输出DAC 最多提供4路DAC输出1

片内基准电压

片内温度传感器(±3°C)

电压比较器

功耗额定工作电压：3 V 主动模式：11 mA (5 MHz)，40 mA (41.78 MHz)

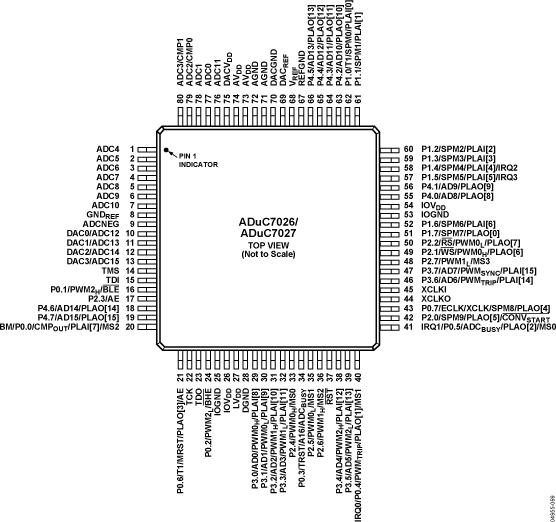

封装和温度范围从40引脚、6 mm x 6 mm LFCSP至80引脚LQFP1 额定工作温度范围：–40°C至+125°C

工具低成本QuickStart™开发系统全面的第三方支持

UART, 2 x I2C® 和SPI® 串行 I/O

最多40引脚GPIO端口1

4个通用定时器

唤醒和看门狗定时器(WDT)

电源监控器

三相、16位PWM发生器1

可编程逻辑阵列(PLA)

可达512KB的外部存储器接口1

相关的评估套件共有1个

EVAL-ADUC7026 - ADUC7026/27 QUICKSTART和QUICKSTART PLUS开发：

评估ADuC7026/ADuC7027的开发系统为完全集成的1 MSPS、12位数据采集系统，在单芯片内集成高性能多通道ADC、16位/32位MCU和Flash/EE存储器。

用于ADuC702x精密模拟微控制器的QuickStart和QuickStart Plus套件提供通过UART进行调试的功能和汇编/C源代码调试环境。此外，QuickStart Plus套件还允许真正的非介入式JTAG仿真。若您评估过ADI公司的其它ADuC器件，您可能已经拥有该仿真器。这些套件适用于任何想拥有一个全面硬件开发环境的新用户。

EVAL-ADUC7026 - 无：

无
