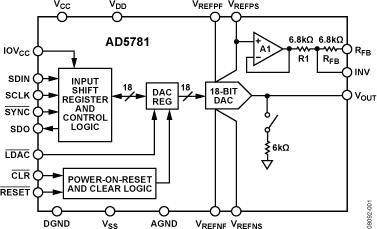

AD57811是一款单通道、18位、无缓冲电压输出DAC，采用最高33V的双极性电源供电。正基准电压输入范围为5V至VDD – 2.5V，负基准电压输入范围为VSS + 2.5V至0V。相对精度最大值为±0.5 LSB，保证工作单调性，微分非线性(DNL)最大值为±0.5 LSB。

这款器件采用多功能三线式串行接口，能够以最高35 MHz的时钟速率工作，并与标准SPI®、QSPI™、MICROWIRE™、DSP接口标准兼容。它内置上电复位电路，确保DAC上电后输出至0V并保持已知输出阻抗状态，直到对该器件执行一次有效的写操作为止。输出箝位特性可将输出置于已定义的负载状态。

产品特色

1.真18位精度。
2. 宽电源电压范围：最高达±16.5V。
3.工作温度范围：−40°C至+125°C。
4. 低噪声：7.5 nV/√Hz。
5. 低温度漂移：0.05ppm/°C。

应用

• 医疗仪器
• 测试与测量
• 工业控制
• 科学和航空航天仪器
• 数据采集系统
• 数字增益和失调电压调整
• 电源控制

单通道18位DAC，INL = ±0.5 LSB

噪声谱密度：7.5nV/√Hz

长期线性稳定性：0.05 LSB

温度漂移：<0.05 ppm/°C

建立时间：1μs e

毛刺脉冲：1.4 nV-s

工作温度范围： -40 °C至125 °C

20引脚TSSOP封装

宽电源电压范围：最高达±16.5 V

35 MHz施密特触发数字接口

1.8 V兼容数字接口

AD5781-EP支持防务和航空航天应用（AQEC标准）

下载 AD5781-EP数据手册 (pdf)

军用温度范围（−55 ℃至+125 ℃）

受控制造基线

唯一封装/测试厂

唯一制造厂

增强型产品变更通知

认证数据可应要求提供

V62/12661-01XB DSCC图纸号

EVAL-AD5781 - AD5781 评估板：

AD5781评估板包含SDP连接和软件，可通过SDP板控制AD5781。
