产品描述

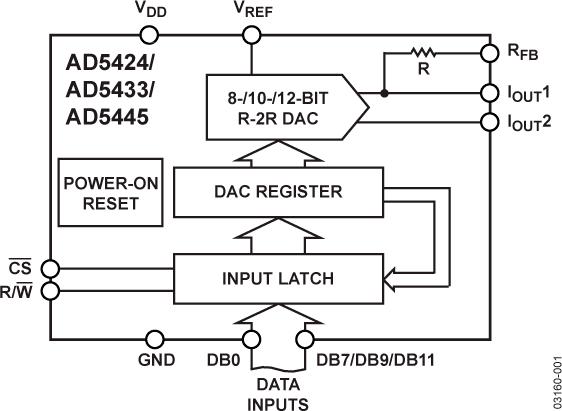

AD5424/AD5433/AD54451分别是CMOS、8/10/12位、电流输出数模转换器(DAC)。这些器件采用2.5 V至5.5 V电源供电，适合电池供电应用及许多其它应用。利用这些DAC的数据回读功能，用户可以通过DB引脚读取DAC寄存器的内容。上电时，内部寄存器和锁存以0填充，DAC输出处于零电平。

这些器件采用CMOS亚微米工艺制造，能够提供出色的四象限乘法特性，大信号乘法带宽最高可达10 MHz。

满量程输出电流由所施加的外部基准输入电压(VREF)决定。与外部电流至电压精密放大器配合使用时，集成的反馈电阻(RFB)可提供温度跟踪和满量程电压输出。

这些器件在乘法带宽性能上是AD7524/AD7533/AD7545的升级产品，但具有锁存接口，并且无法在透明模式下使用。

AD5424采用20引脚LFCSP和16引脚TSSOP小型封装，AD5433/AD5445 DAC则采用20引脚LFCSP和TSSOP小型封装。

提供EVAL-AD5445SDZ评估板来评估DAC性能。欲了解更多信息，请参阅UG-333评估板用户指南。

1美国专利第5,689,257号。

应用
- 便携式电池供电应用
- 波形发生器
- 模拟处理
- 仪器仪表应用
- 可编程放大器和衰减器
- 数字控制校准
- 可编程滤波器和振荡器
- 复合视频
- 超声
- 增益、失调和电压调整

优势和特点

2.5 V至5.5 V电源供电

快速并行接口写入周期：17 ns

更新速率：20.4 MSPS

INL：±1 LSB（12位DAC）

乘法带宽：10 MHz

±10 V基准电压输入

扩展温度范围：–40°C至+125°C

欲了解更多特性，请参考数据手册

相关的评估套件共有1个

EVAL-AD5445 - AD5445 评估板：

AD5445评估板利用打印机端口与PC相连，并通过软件来控制器件。

该评估套件还可通用于AD5424和AD5433。

SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CB1Z)。如果以前未购买过SDP控制器板，请购买该产品以确保获得完整的评估设置。

EVAL-AD5445 - 无：

无
