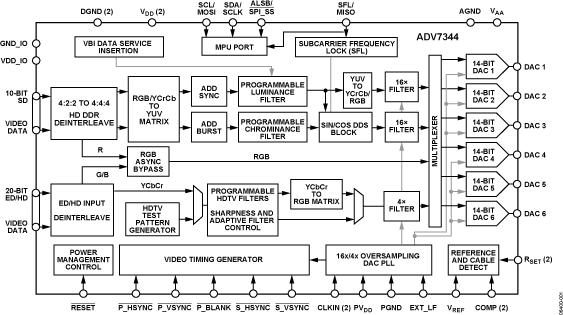

ADV7344 - 典型设计图：

ADV7344 - 多格式视频编码器，内置六个14位噪声整形视频(NSV?) DAC

ADV7344是AD公司的一款视频编码器产品，ADV7344是多格式视频编码器，内置六个14位噪声整形视频(NSV?) DAC，本站介绍了ADV7344的封装应用图解、特点和优点、功能等，并给出了与ADV7344相关的AD元器件型号供参考。

ADV7344 - 多格式视频编码器，内置六个14位噪声整形视频(NSV?) DAC - 视频编码器 - 模拟输入编码器 - Analog Devices, LLC

产品描述

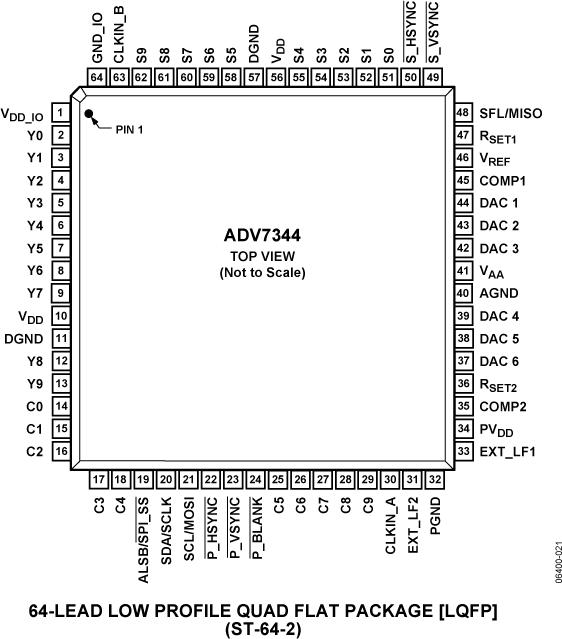

ADV7344是一款高速、数模视频编码器，采用64引脚LQFP封装。六个高速、NSV、3.3 V、14位视频DAC支持标清(SD)、增清(ED)或高清(HD)视频格式的复合(CVBS)、S视频(YC)和分量(YPrPb/RGB)模拟输出。

ADV7344具有一个30位像素输入端口，可采用多种方式进行配置。SDR接口支持标清视频格式，SDR和DDR接口支持增清/高清视频格式。像素数据可以用YCrCb或RGB色彩空间形式提供。

ADV7344还支持嵌入式EAV/SAV时序码、外部视频同步信号以及I2C通信协议。

此外还支持标清与增清/高清同步输入和输出。216 MHz（标清和增清）和297 MHz (高清)过采样确保不需要外部输出滤波，而全驱DAC则确保不需要外部输出缓冲。

有线电视信号检测和DAC自动关断特性使功耗保持最低。

应用

- DVD刻录机和播放机
- 高清蓝光DVD播放机
- 高清DVD播放机

优势和特点

支持1.8 V/3.3 V接口

支持74.25 MHz 20/30位高清输入

6个噪声整形视频(NSV)、14位视频DAC

支持NTSC M、PAL B/D/G/H/I/M/N、PAL 60

NTSC 和PAL方形像素操作

支持多格式视频输入

支持多格式视频输出

符合Macrovision® 7.1.L1版(标清)和1.2版(增清)标准

标清与增清/高清操作可同步进行

符合EIA/CEA-861B标准

可编程特性

副本生成管理系统(CGMS)

隐藏字幕和宽屏幕信令(WSS)

相关的评估套件共有1个

EVAL-ADV7344 - ADV7344 评估板：

本页提供内置六个14位噪声整形视频DAC的多格式视频编码器ADV7344的评估板文档和订购信息。

EVAL-ADV7344 - 无：

无
