AD8042 - 双路160 MHZ轨到轨放大器

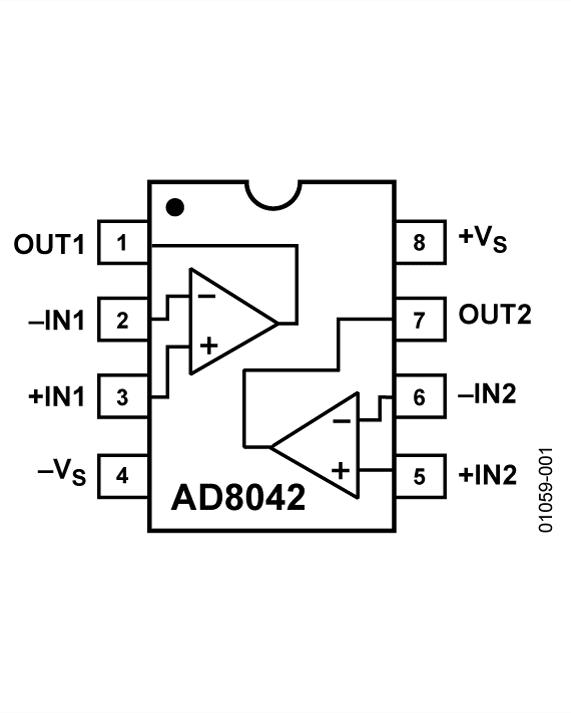

AD8042是AD公司的一款运算放大器产品，AD8042是双路160 MHZ轨到轨放大器，本站介绍了AD8042的封装应用图解、特点和优点、功能等，并给出了与AD8042相关的AD元器件型号供参考。

AD8042 - 双路160 MHZ轨到轨放大器 - 运算放大器 - 通用放大器 - Analog Devices

产品描述

AD8042是一款低功耗、高速电压反馈型放大器，采用+3 V、+5 V或± 5 V电源供电。它具有单电源供电能力，输入电压范围从负供电轨以下200 mV至正供电轨1 V范围以内。

输出电压摆幅可以扩展至各供电轨30 mV以内，以提供最大的输出动态范围。此外，其0.1 dB增益平坦度带宽为14 MHz，采用5 V单电源时的差分增益和相位误差分别为0.04%和0.06°。因此AD8042适合专业视频电子设备应用，如相机、视频切换器或任何高速便携式设备。低失真和快速建立特性则使它成为单电源、高速模数转换器(ADC)的理想缓冲器件。

AD8042的电源电流较低，最大仅12 mA，并且可以采用3.3 V单电源供电。这些特性均非常适合对尺寸和功耗有严格要求的便携式和电池供电应用。

AD8042采用5 V单电源时，具有160 MHz的宽带宽和200 V/μs的压摆率，因此可用于需要+3.3 V至+12 V单电源和最高±6 V双电源的许多通用型高速应用。它提供8引脚PDIP和SOIC_N两种封装。

应用

视频切换器

分配放大器

模拟转换器驱动器

专业相机

CCD成像系统

超声设备(多通道)

优势和特点

还提供单路产品AD8041和四路产品AD8044

额定电源电压：+3 V、+5 V和±5 V

输出摆幅扩展至任一供电轨30 mV范围以内

输入电压范围扩展至地电压以下200 mV

高速及快速建立(5 V)： –3 dB带宽：160 MHz (G = +1) 压摆率：200 V/µs 0.1%建立时间：39 ns

从供电轨驱动50 mA 0.5 V

输入超过电源电压0.5 V不会反相

低功耗：每个放大器5.2 mA

良好的视频特性(RL = 150Ω, G = +2)0.1 dB增益平坦度： 14 MHz差分增益误差：0.02%差分相位误差：0.04°

低失真64 dBc(最差谐波，10 MHz)

相关的评估套件共有2个

EVAL-AD8042 - AD8042 评估板：

本评估板专为帮助用户评估AD8042而设计。它是一个裸板，板上未焊接任何器件或放大器。这些器件必须从下表或产品页面单独获取，同时可申请免费样片。利用无载评估板，用户可以快速完成各种运算放大器电路的定制和原型设计，从而最大程度地降低风险，加快产品上市。

用户指南包含构建评估板所需的所有文档，包括原理图、装配图和材料清单。

EVAL-HSAMP-2 - 通用型双通道高速运算放大器评估板：

通用型双通道高速放大器评估板为裸板，允许用户快速完成各种运算放大器电路的原型设计，从而最大程度地降低风险，加快产品上市。这些评估板全部兼容RoHs标准。请参考下列订购指南和引脚数和封装，决定需要订购的型号。
