ADP5063 - 线性LiFePO4电池充电器，提供电源路径和USB兼容性

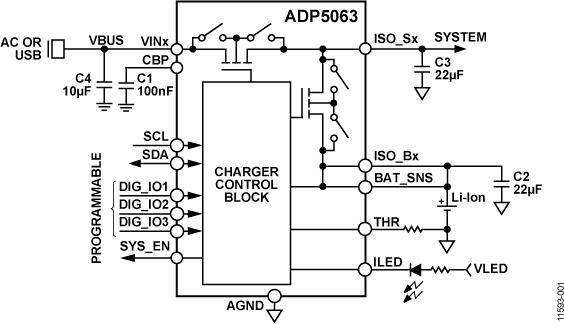

ADP5063是AD公司的一款电池充电器 IC产品，ADP5063是线性LiFePO4电池充电器，提供电源路径和USB兼容性，本站介绍了ADP5063的封装应用图解、特点和优点、功能等，并给出了与ADP5063相关的AD元器件型号供参考。

ADP5063 - 线性LiFePO4电池充电器，提供电源路径和USB兼容性 - 电池充电器 IC - 电源管理 - Analog Devices

产品描述

ADP5063充电器完全符合USB 3.0和USB电池充电规格1.2，可通过mini-USB VBUS引脚从墙壁充电器、车载充电器或USB主机端口进行充电。

ADP5063的输入电压范围为4 V至6.7 V，最高可耐受20V电压，从而缓解了断开或连接时的USB总线尖峰问题。

ADP5063在线性充电器输出和电池间集成了内部场效应晶体管(FET)。这一设计可提供电池隔离，使系统可在电池无电或无电池情况下供电，从而直接通过USB电源执行系统功能。

根据外部USB检测芯片检测到的USB电源类型，ADP5063可设置为应用正确的电流限值，实现最佳充电和USB合规性。

ADP5063含三个工厂可编程数字输入/输出引脚，可为不同系统提供最大的灵活性。这些数字输入/输出引脚允许一些特性的组合，如输入电流限制、充电使能/禁用、充电电流限制以及专用中断输出引脚。

应用

单个LiFePO4电池便携式设备

便携式医疗设备

便携式仪器仪表设备

便携式消费电子设备

优势和特点

默认充电端接电压：3.6 V

完全兼容USB 3.0以及USB电池充电规范1.2

输入电压范围：4 V至6.7 V

可耐受的输入电压：−0.5 V至+20 V (USB VBUS)

可通过I2C实现完全编程

灵活的数字控制输入

LDO模式下的交流充电器电流最高可达2.1 A

内置电流检测及限制功能

电池与充电器输出间的电池隔离FET低至55 mΩ

热调节防止过热

符合JEITA 1和JEITA 2锂离子电池充电温度规范

SYS_EN标志允许系统禁用，直至电池达到需要的最低电平，以保证系统启动

封装：4 mm × 4 mm LFCSP

相关的评估套件共有1个

EVAL-ADP5063 - ADP5063评估板：

ADP5063充电器评估系统由评估板和USB-串行-I/O接口(USB-SDPCABLEZ)组成。所有评估板功能和电路均通过一个I2C总线连接器控制。I2C总线可直接与ADP5063实现接口，并且通过I2C总线上的板载输入/输出扩展器电路可控制数字输入/输出信号。该评估板还集成一个3.4 V调节器，生成VDDIO信号。该评估板提供跳线和多个测试点，方便评估。

ADP5063CP-EVALZ评估套件包含一张光盘，内有ADP5063图形用户界面(GUI) 3.0安装程序。GUI应连同USB-SDP-CABLEZ USB-串行-I/O接口一起使用。

EVAL-ADP5063 - 无：

无
