AD7450A - 差分输入、1 MSPS、12 位ADC (AD7450A)和10位ADC (AD7440)

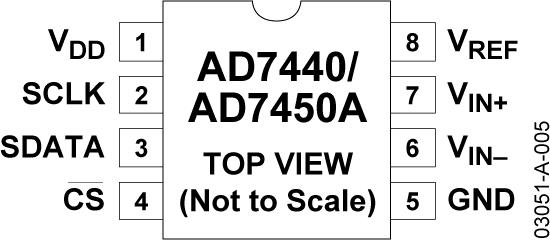

AD7450A是AD公司的一款模数转换器 (ADC)产品,AD7450A是差分输入、1 MSPS、12 位ADC (AD7450A)和10位ADC (AD7440),本站介绍了AD7450A的封装应用图解、特点和优点、功能等,并给出了与AD7450A相关的AD元器件型号供参考。
AD7450A - 差分输入、1 MSPS、12 位ADC (AD7450A)和10位ADC (AD7440) - 模数转换器 (ADC) - 模数转换器 (ADC) - Analog Devices

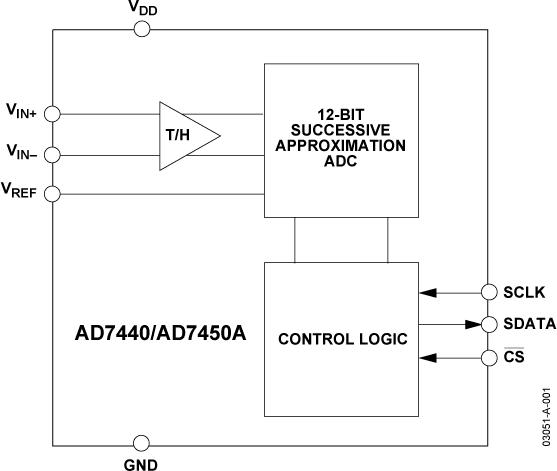

AD7440/AD7450A分别是10位和12位高速、低功耗、逐次逼近(SAR)型模数转换器,采用全差分模拟输入。
这些器件采用3 V至5 V单电源工作及先进的设计技术,在最高吞吐速率为1 MSPS时实现极低的功耗。 这些器件采用SAR架构,确保无流水线延迟。这些器件均内置一个低噪声、宽带宽、差分采样保持放大器(T/H),可处理最高达3.5 MHz的输入频率。 外部基准电压通过VREF引脚输入,可在100 mV至3.5 V范围内变化,具体取决于电源和应用。 基准电压值决定器件的共模电压范围。 利用这一真差分输入结构和可变基准电压输入,用户可以选择各种输入范围和偏置点。
转换过程和数据采集过程通过CS和串行时钟进行控制,从而为器件与微处理器或DSP接口创造了条件。 输入信号在CS的下降沿进行采样,转换同时在此处启动。 这些器件采用SAR架构,确保无流水线延迟。 AD7440和AD7450A采用先进的设计技术,可在高吞吐速率的情况下实现极低的功耗。
产品特色
1.采用3 V或5 V电源工作
2.高吞吐量、低功耗。
3.采用3 V电源时,AD7440/AD7450A在1 MSPS吞吐量时的最大功耗为4 mW。
4.全差分模拟输入。
5.灵活的功耗/串行时钟速度管理。
6.转换速率由串行时钟确定,因此当串行时钟速度提高导致转换时间缩短时,功耗可降低。 这些器件还提供关断模式,可在较低吞吐速率下实现最高功效。
7.可变基准电压源输入。
8.无流水线延迟。
9.通过CS输入与一次性转换控制可实现对采样时间的精确控制。
10.采用100 mV基准电压源时,ENOB典型值大于8位。
应用
EVAL-AD7450ACBZ是针对AD7450A的全功能评估套件。此评估板可单独使用,也可与评估控制器板配合使用。配合评估控制器板使用时,用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记,说明评估板在单独使用以及配合评估控制器板使用时的操作与设置。
无
