产品描述

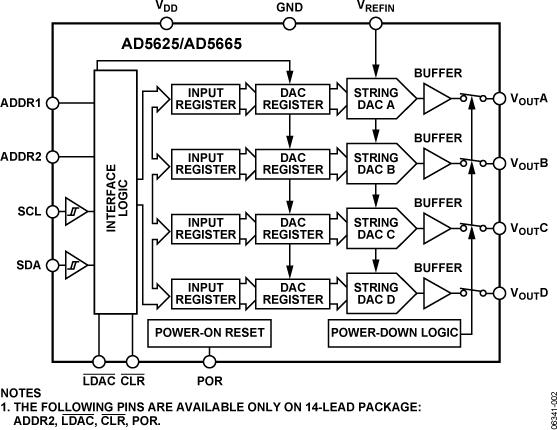

AD5625R/AD5645R/AD5665R和AD5625/AD5665均属于nanoDAC系列，分别是低功耗、四通道、12/14/16位缓冲电压输出数模转换器(DAC)，含有或不含片内基准电压源，采用2.7 V至5.5 V单电源供电，通过设计保证单调性，还有一个I2C兼容型串行接口。

AD5625R/AD5645R/AD5665R均内置一个片内基准电压源。AD56x5R的LFCSP封装产品内置一个1.25 V或2.5 V、10 ppm/°C基准电压源，满量程输出范围可达到2.5 V或5 V；AD56x5R的TSSOP封装产品内置一个2.5 V、5 ppm/°C基准电压源，满量程输出范围可达到5 V。上电时，片内基准电压源关闭，因而可以用外部基准电压源。内部基准电压源通过软件写入启用。AD5625/AD5665需利用外部基准电压来设置DAC的输出范围。

该器件内置一个上电复位电路，确保DAC输出上电至0 V (POR = GND)或中间电平(POR = VDD)并保持该电平，直到执行一次有效的写操作为止。它内置片内精密输出放大器，能够实现轨到轨输出摆幅。

AD56x5R/AD56x5采用双线式I2C兼容型串行接口，能够以标准(100 kHz)、快速(400 kHz)及高速(3.4 MHz)三种模式工作。

应用

过程控制

数据采集系统

便携式电池供电仪表

数字增益和失调电压调整

可编程电压源和电流源

可编程衰减器

优势和特点

低功耗，最小的引脚兼容、四通道nanoDAC

AD5625R/AD5645R/AD5665R 12/14/16位nanoDAC 2.5 V、5 ppm/°C片内基准电压源，采用TSSOP封装 2.5 V、10 ppm/°C片内基准电压源，采用LFCSP封装 1.25 V、10 ppm/°C片内基准电压源，采用LFCSP封装

AD5625/AD5665 12/16位nanoDAC 只能使用外部基准电压源

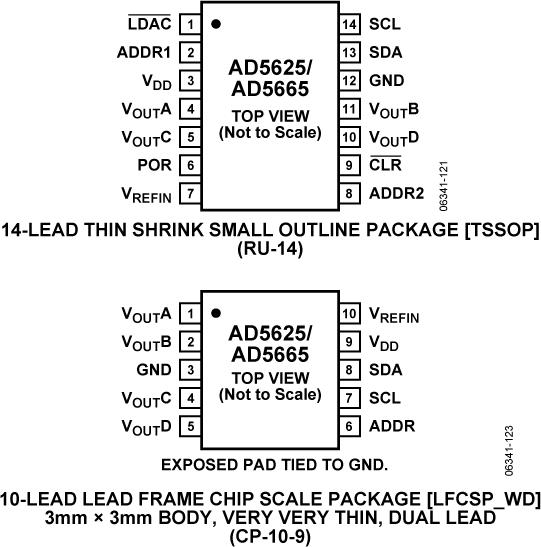

3 mm × 3 mm、10引脚LFCSP和14引脚TSSOP

2.7 V至5.5 V电源供电

通过设计保证单调性

上电复位至零电平或中间电平

各通道独立关断

硬件LDAC 和 CLR功能

I2C兼容串行接口，支持标准(100 kHz)、快速(400 kHz)和高速(3.4 MHz)模式
