AD5162 - 256位、双通道、SPI数字电位计

AD5162是AD公司的一款数字电位计产品，AD5162是256位、双通道、SPI数字电位计，本站介绍了AD5162的封装应用图解、特点和优点、功能等，并给出了与AD5162相关的AD元器件型号供参考。

AD5162 - 256位、双通道、SPI数字电位计 - 数字电位计 - 数模转换器 (DAC) - Analog Devices

产品描述

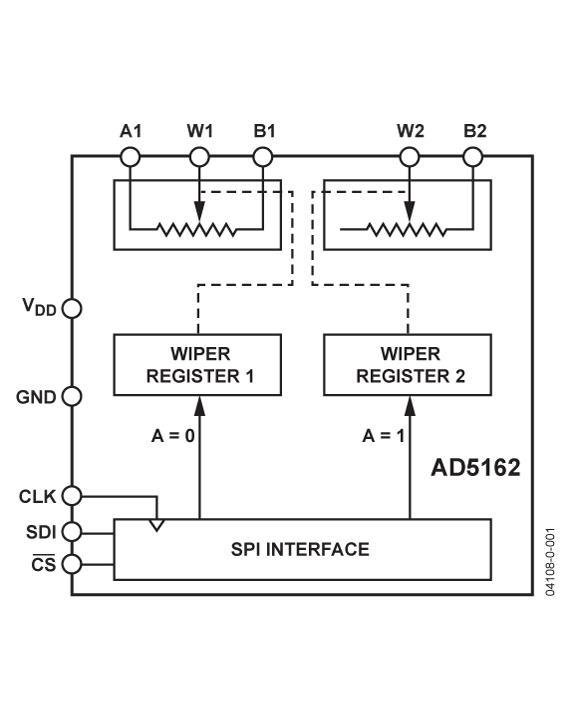

AD5162是一种适合双通道、256位调整应用的3 mm x 4.9 mm、紧凑型封装解决方案，可实现与三端机械电位计相同的电子调整功能。

该器件提供四种不同的端到端电阻值（2.5 kΩ、10 kΩ、50 kΩ、100 kΩ），具有低温度系数特性，非常适合高精度、高稳定度可变电阻调整应用。

游标设置可通过SPI兼容型数字接口控制。游标与固定电阻任一端点之间的电阻值，随传输至RDAC锁存器中的数字码呈线性变化1。

该器件采用2.7 V至5.5 V电源供电，功耗小于6 μA，适合便携式电池供电应用。

针对在工厂对AD5162进行编程的应用，ADI公司提供可在Windows NT/2000/XP操作系统上运行的器件编程软件。该软件可有效代替外部SPI控制器，进而加速系统上市。现可提供AD5162评估套件和软件。评估套件包括电缆和说明手册。

1数字电位计、VT和RDAC这些术语可以互换使用。

应用

系统校准

电子设备电平设置

在新设计中代替机械调整器

永久性工厂PCB设置

压力、温度、位置、化学和光学传感器的调整

RF放大器偏置

汽车电子调整

增益控制和失调电压调整

优势和特点

双通道、256位电位计

端到端电阻：2.5 kΩ、10 kΩ、50 kΩ、100 kΩ

紧凑型10引脚MSOP (3 mm x 4.9 mm)封装

快速建立时间：ts = 5 μs（上电时的典型值）

完整读/写游标寄存器

上电预设为中间电平

单电源供电：2.7 V至5.5 V

低温度系数：35 ppm/°C

低功耗：IDD = 6 µA（最大值）

宽工作温度范围：–40°C至+125°C

提供评估板

通过汽车应用认证
