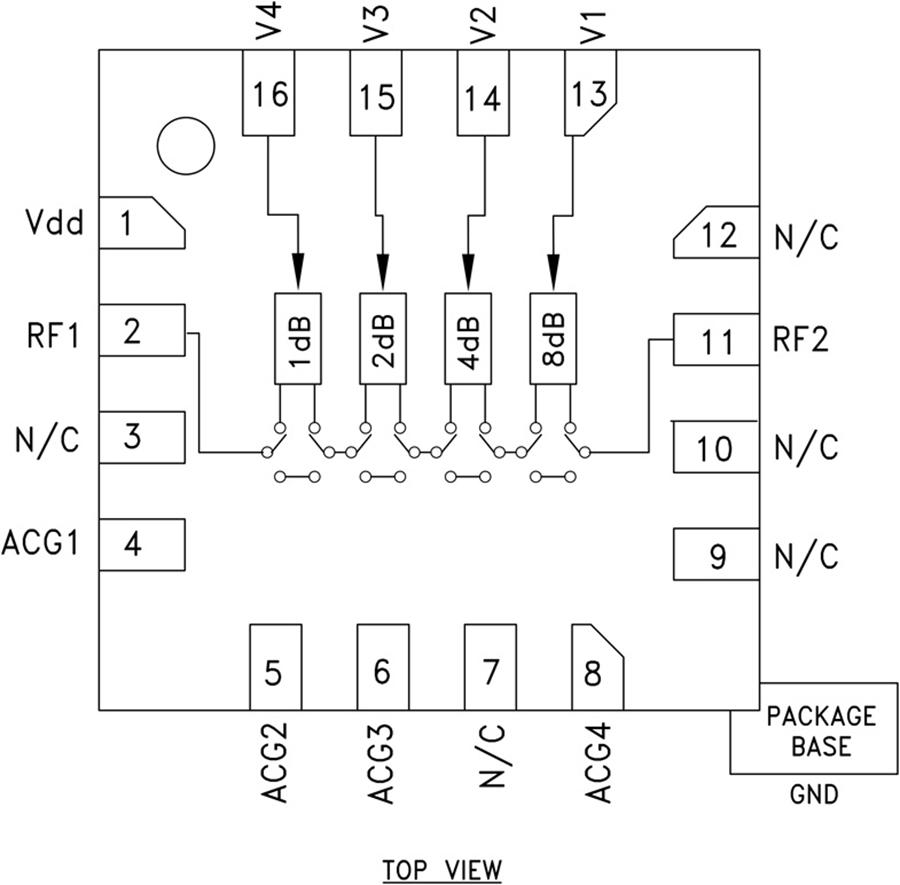

HMC540S典型设计图一
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - HMC540S介绍

HMC540S - 1 dB LSB 硅芯片 MMIC 4位数字正电压控制衰减器，0.1 - 8 GHz

HMC540S是AD公司的一款数字步进衰减器产品，HMC540S是1 dB LSB 硅芯片 MMIC 4位数字正电压控制衰减器，0.1 - 8 GHz，本站介绍了HMC540S的封装应用图解、特点和优点、功能等，并给出了与HMC540S相关的AD元器件型号供参考。

HMC540S - 1 dB LSB 硅芯片 MMIC 4位数字正电压控制衰减器，0.1 - 8 GHz - 数字步进衰减器 - 射频和微波 - Analog Devices

产品描述

HMC540SLP3E是一款宽带4位IC芯片数字衰减器，采用低成本无引脚表贴封装。 这款每位单个正电压控制线路的数字衰减器采用片外AC接地电容器，在接近直流的情况下工作，这一特点使得它非常适合各种RF和IF应用。 在0.1到8 GHz频率下运行，插入损耗低于1 dB典型值。 对于15 dB的总衰减，衰减器位值为1 (LSB)、2、4和8 dB。 它具有出色的衰减精度，典型步长误差为± 0.2 dB。 衰减器还具有+56 dBm IP3。 四位TTL/CMOS控制输入用于选择各衰减状态。 它可采用+3.3V至5V单电源Vdd供电。

应用

  • 蜂窝通信基础设施
  • ISM, MMDS, WLAN, WiMAX, WiBro
  • 微波无线电和VSAT
  • 测试设备和传感器

    • 优势和特点
  • 1 dB LSB步进至15 dB
  • 步长误差：±0.2 dB（典型值）
  • 低插入损耗： 1 dB
  • 高IP3： +50 dBm
  • 每位单个控制线路
  • TTL/CMOS兼容控制
  • +5V单电源
  • 3x3 mm SMT封装
    • 相关的评估套件共有1个
  • EVAL-HMC540S - HMC540S评估板：

    • 本页提供评估HMC540S的评估板订购信息

  • EVAL-HMC540S - 无：

    • 无
