ADP1706/ADP1707/ADP1708均为CMOS、低压差线性稳压器，采用2.5 V至5.5 V电源供电，最大输出电流为1 A。这些器件采用先进的专有架构，提供高电源抑制特性，利用一个4.7 μF小型陶瓷输出电容，可实现出色的线路与负载瞬态响应性能。

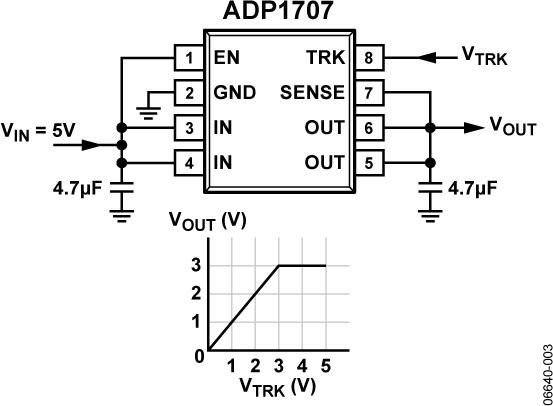

ADP1706/ADP1707提供16种固定输出电压选项，ADP1708则提供可调型号产品，允许通过一个外部分压器在0.8 V至5.0 V范围内调节输出电压。ADP1706可以连接一个外部软启动电容，以便对启动时间进行编程；ADP1707和ADP1708则内置软启动电容，典型启动时间为100 μs。ADP1707具有跟踪特性，允许输出跟随外部电压轨或基准电压。

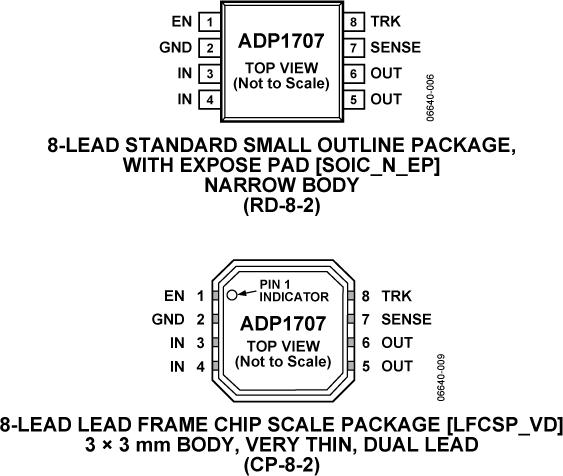

ADP1706/ADP1707/ADP1708均提供两种封装：8引脚、裸露焊盘SOIC封装和8引脚、3 mm × 3 mm裸露焊盘LFCSP封装，不仅非常紧凑，而且具有出色的散热性能，适合要求最大1 A输出电流的薄型、小尺寸应用。

应用

数据手册, Rev. 0, 7/07

这些评估板用于演示线性调节器ADP1707的功能。

只需一个电压源、一个电压表、一个电流表和一些负载电阻，就可以完成简单的器件测量，如线路和负载调整率、压差、地电流等。
