AD5501 - 高压、12位电压输出DAC
AD5501是AD公司的一款数模转换器 (DAC)产品,AD5501是高压、12位电压输出DAC,本站介绍了AD5501的封装应用图解、特点和优点、功能等,并给出了与AD5501相关的AD元器件型号供参考。
AD5501 - 高压、12位电压输出DAC - 数模转换器 (DAC) - 数模转换器 (DAC) - Analog Devices
AD5501是一款内置一个片上高压输出放大器和一个集成式精密基准的单通道、12位、串行输入DAC。这款DAC输出电压范围可通过范围选择引脚(R_SEL)编程。如果(R_SEL)引脚保持高电平,DAC输出范围则为0V至30 V。如果(R_SEL)引脚保持低电平,DAC输出范围则为0V至60 V。片上输出放大器支持AGND + 0.2 V和VDD 0.5 V范围内的输出摆幅。AD5501具有与SPI, QSPI? ,MICROWIRE?和DSP接口标准兼容的高速串口,可处理高达30MHz的时钟速度。该串口为用户提供写入和读出大多数内部寄存器的能力。
为降低上电时的功耗,初始仅有AD5501的数字部分上电。这使得用户能够将DAC寄存器编程为所需的值,同时仅消耗23 μA的电源电流(典型值)。AD5501整合了上电复位电路,可确保DAC寄存器在已知状态下上电,并一直保持到发生有效写入该器件。模拟部分通过SPI接口发出上电命令进行上电。AD5501在掉电模式下提供软件可选的输出负载。
AD5501具有片上温度传感器。如果裸片的温度超过130oC ALARM引脚(低电平有效CMOS输出引脚)就会标记一次报警,然后AD5501与输出放大器断开连接,进入温度关断模式,从而避免短路。AD5501在执行软件上电命令之前一直保持掉电模式。

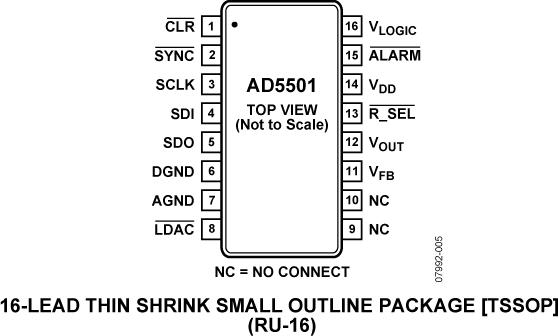

AD5501采用小型16引脚TSSOP封装。AD5501工作于扩展的温度范围?40°C至+105°C。
该评估板可在外部DSP或微控制器的控制下单独使用,也可连接PC使用。同时还提供用于AD5501寄存器的编程软件。对AD5501的控制则通过USB接口实现。
无
