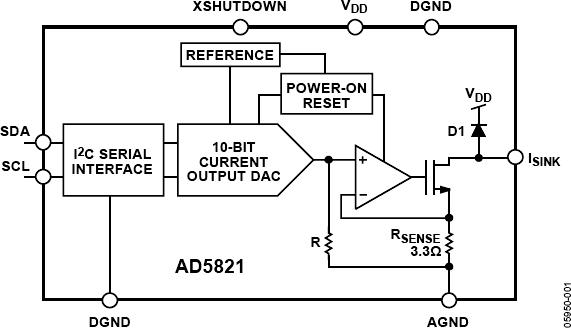

AD5821 - 典型设计图：

AD芯片：

AD5821 - 120 mA、吸电流、10位I2C? DAC

AD5821是AD公司的一款透镜驱动器件产品，AD5821是120 mA、吸电流、10位I2C? DAC，本站介绍了AD5821的封装应用图解、特点和优点、功能等，并给出了与AD5821相关的AD元器件型号供参考。

AD5821 - 120 mA、吸电流、10位I2C? DAC - 透镜驱动器件 - 音频和视频 - Analog Devices

产品描述

AD5821是一款单通道、10位数模转换器，具有120 mA输出吸电流能力，内置一个基准电压源，采用2.7 V至5.5 V单电源供电。这款DAC通过双线式（I2C兼容）串行接口进行控制，能够以最高400 kHz的时钟速率工作。

AD5821内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到执行一次有效的写操作为止。它具有省电特性，省电模式下功耗可降至1 μA（最大值）。

AD5821设计用于相机手机、数码相机和便携式摄像机中的自动对焦、图像稳定及光学变焦应用。

AD5821同样适合许多工业应用，如温度、光线和运动控制等，在?40°C至+85°C温度范围内工作性能稳定。

AD5821的I2C 总线地址为0x18.

消费电子应用

镜头自动对焦

图像稳定

光学变焦

快门

光圈/曝光

中性密度(ND)滤光片

镜头盖

相机电话

数码相机

摄像头模块

数码摄像机/便携式摄像机

支持相机功能的设备

安保摄像头

网络/个人电脑摄像头

工业应用

加热器控制

风扇控制

冷却器(珀耳帖式)控制

电磁阀控制

阀门控制

线性驱动器控制

光线控制

电流环路控制

优势和特点

120 mA吸电流能力

采用3 × 3阵列WLCSP封装

双线式（I2C兼容）1.8 V串行接口

10位分辨率

集成电流检测电阻

采用2.7 V至5.5 V电源供电

对所有代码保证单调性

省电模式：0.5 µA（典型值）

内部基准电压

超低噪声前置放大器

待机功能

上电复位
