AD8502/AD8504均为低功耗、精密CMOS运算放大器，最大电源电流仅1 µA。二者的最大失调电压为3 mV，典型输入偏置电流为1 pA，输入和输出均以轨到轨方式工作，可采用+1.8 V至+5.5 V单电源或±0.9 V至±2.75 V双电源供电。

AD8502/AD8504具有低功耗、低输入偏置电流以及轨到轨输入和输出特性，特别适合各种电池供电的便携式应用。潜在应用包括床边监护仪、脉冲监控器、血糖仪、烟火探测器、振动监测仪和备用电池传感器。

此外还具有轨到轨输入和输出摆幅能力，有助于采用极低电压工作的系统达到最大的动态范围和信噪比。AD8502/AD8504具有低失调电压，因此可以用在高增益系统中，且不会产生过大的输出失调误差，并且无需进行系统校准也能提供高精度操作。

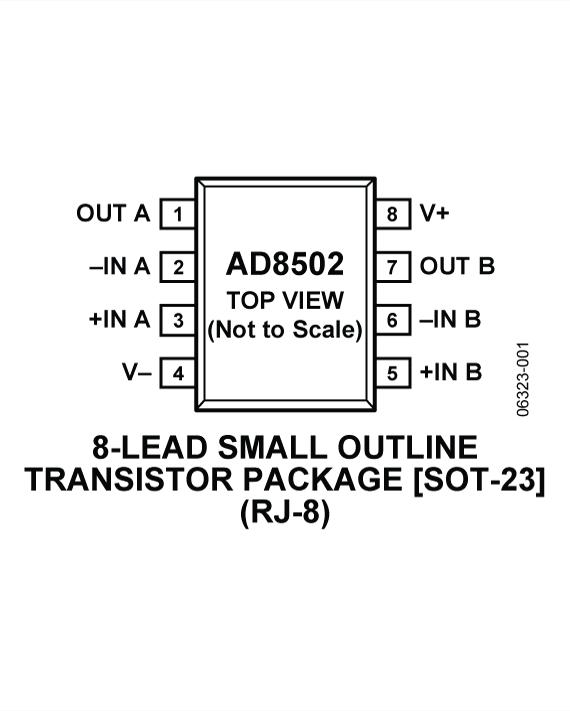

AD8502/AD8504的额定温度范围分别为?40°C至+85°C工业温度范围和?40°C至+125°C扩展工业温度范围。AD8502采用8引脚SOT-23表面贴装封装，AD8504则采用14引脚TSSOP表面贴装封装。

应用

通用精密运算放大器评估板针对许多电路配置而设计并优化，以便用户能够找到最适合其应用的设计。 这些评估板全部兼容RoHs标准。 参考下列引脚数和封装，决定需要订购的型号：

无
