AD产品 - ADL5375介绍

ADL5375 - 400 MHz 至6 GHz 宽带正交调制器

ADL5375是AD公司的一款IQ调制器产品，ADL5375是400 MHz 至6 GHz 宽带正交调制器，本站介绍了ADL5375的封装应用图解、特点和优点、功能等，并给出了与ADL5375相关的AD元器件型号供参考。

ADL5375 - 400 MHz 至6 GHz 宽带正交调制器 - IQ调制器 - 射频和微波 - Analog Devices

产品描述

ADL5375是一款宽带正交调制器，工作频率范围：400 MHz ～ 6 GHz。 其出众的相位精度与幅度平衡非常适合于通信系统中的高性能的中频或射频调制。

该器件具有宽基带带宽，以及输出增益平坦度，在450 MHz至3.8 GHz范围内其变动幅度不超过1 dB。 这些特性以及不超过−14 dB的宽带输出回损，使得ADL5375成为宽带零IF或低IF至RF应用、宽带数字预失真发射机和多频段无线电设计的理想选择。

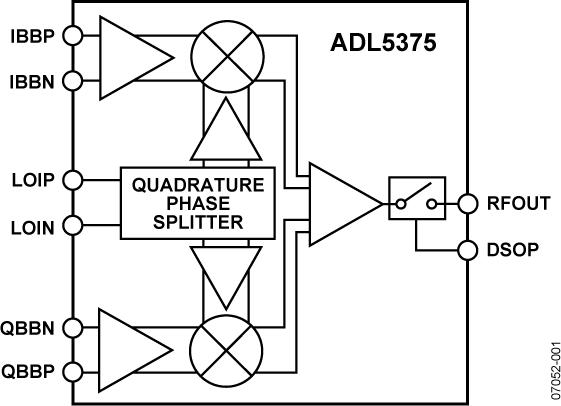

ADL5375可接收双路差分基带输入和一个单端LO。 它产生单端50 Ω输出。 该产品的两个版本分别提供500 mV (ADL5375-05) 和1500 mV (ADL5375-15) 的输入基带偏置电平。

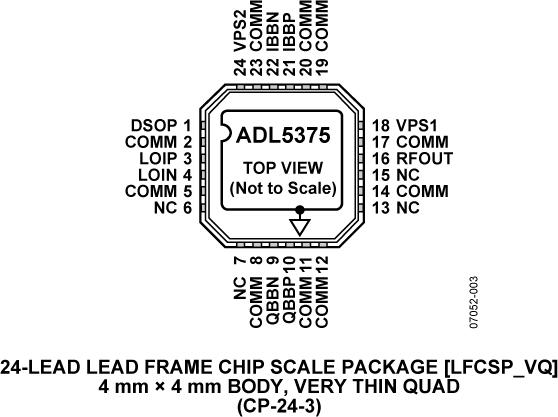

ADL5375采用先进的硅-锗双极性工艺制造。 提供24引脚、裸露焊盘、无铅LFCSP_VQ封装。 额定温度范围为−40 ℃至+85 ℃。 提供一款无铅评估板。

应用

  • 蜂窝通信系统
    GSM/EDGE、CDMA2000、W-CDMA、TD-SCDMA
  • WiMAX/宽带无线接入系统
  • 卫星调制解调器


    • 优势和特点
  • 输出频率范围： 400 MHz至6 GHz
  • 1 dB输出压缩： ≥9.4 dBm（450 MHz至4 GHz）
  • 输出回损： ≤12 dB（450 MHz至4.5 GHz）
  • 噪底： -160 dBm/Hz (900 MHz)
  • 边带抑制： ≤−50 dBc (900 MHz)
  • 载波馈通： ≤−40 dBm (900 MHz)
  • IQ3dB带宽： ≥ 750 MHz
  • 基带输入偏置电平 ADL5375-05： 500 mV ADL5375-15： 1,500 mV
  • 单电源： 4.75 V至5.25 V
  • 24引脚LFCSP_VQ封装
    • ADL5375-EP支持军工和航空航天应用（AQEC标准）
  • 下载 ADL5375-EP数据手册 (pdf)
  • 扩展温度范围： −55 ℃至+105 ℃
  • 受控制造基线
  • 唯一封装/测试厂
  • 唯一制造厂
  • 增强型产品变更通知
  • 认证数据可应要求提供
  • V62/12649 DSCC图纸号
    • 相关的评估套件共有2个
  • EVAL-ADL5375 - ADL5375 评估板：

    • ADL5375-05-EVALZ是一款4层FR4印刷电路板。正常工作时，它需要5V/500 mA电源。应将5V电源连接到标有VPOS和GND的线夹引线。LO和基带输入（应偏置1.5V）施加于边缘安装型SMA RF连接器。ADL5375输出驱动ADL5320驱动放大器，后者的输出通过标有AMP_OUT的SMA连接器提供。ADL5375的输出可以通过标有AMP_IN/SMA_OUT的SMA连接器直接访问（移除R2，在R1中安装0 Ω电阻）。该评估板还包括通过巴伦差分驱动LO的选项，并且有焊盘可用来在LO路径中实现谐波滤波器。.

    ADL5375-15-EVALZ是一款4层FR4印刷电路板。正常工作时，它需要5V/500 mA电源。应将5V电源连接到标有VPOS和GND的线夹引线。LO和基带输入（应偏置0.5V）施加于边缘安装型SMA RF连接器。ADL5375输出驱动 ADL5320驱动放大器，后者的输出通过标有AMP_OUT的SMA连接器提供。ADL5375的输出可以通过标有AMP_IN/SMA_OUT的SMA连接器直接访问（移除R2，在R1中安装0 Ω电阻）。该评估板还包括通过巴伦差分驱动LO的选项，并且有焊盘可用来在LO路径中实现谐波滤波器。

  • EVAL-FMCOMMS - 用于无线通信的FPGA夹层卡：

    • 不再提供该板的订购服务。

    FMCOMMS1-EBZ高速模拟模块设计用于展示最新一代的高速数据转换器。FMCOMMS1-EBZ为众多计算密集型FPGA无线电应用提供模拟前端。与FPGA开发平台一起使用时，FMCOMMS1-EBZ能够在物理层实现从基带到RF的一系列无线通信功能。

    AD-FMCOMMS1-EBZ是一款模拟前端硬件平台，适用于各类学术研究、工业和防务应用。AD-FMCOMMS1-EBZ支持400MHz至4 GHz频率范围的RF应用。该模块可以无需更改硬件，通过软件针对不同的频率进行定制，提供GPS或IEEE 1588同步和MIMO配置选项。

    与Xilinx ZYNQ®软件定义无线电套件一起使用时，AD-FMCOMMS1-EBZ能够在物理层实现从基带到RF的一系列无线通信功能。 AD-FMCOMMS1-EBZ具有高达4 GB闪存存储空间、512 MB RAM、千兆以太网接口（取决于基础平台）和Linux图像，一应俱全，开箱即可直接使用。 该平台针对诸多应用具有出色的灵活性，支持流传输数据和标准web接口以分析传输的RF数据。

    应用

  • 电子测试与测量设备
  • 通用软件无线电
  • 雷达系统
  • 超宽带卫星接收机
  • 点对点通信系统
