AD5449 - 双通道、12位、高带宽、串行接口乘法DAC

AD5449是AD公司的一款数模转换器 (DAC)产品，AD5449是双通道、12位、高带宽、串行接口乘法DAC，本站介绍了AD5449的封装应用图解、特点和优点、功能等，并给出了与AD5449相关的AD元器件型号供参考。

AD5449 - 双通道、12位、高带宽、串行接口乘法DAC - 数模转换器 (DAC) - 数模转换器 (DAC) - Analog Devices

产品描述

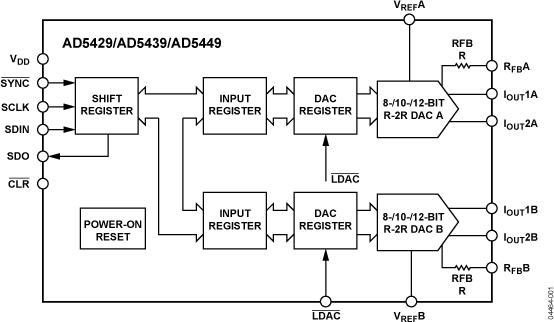

AD5429/AD5439/AD5449分别是CMOS、8/10/12位、双通道、电流输出数模转换器(DAC)。这些器件均采用2.5 V至5.5 V电源供电，因此适合电池供电及其它应用。

上述器件采用CMOS亚微米工艺制造，能够提供出色的四象限乘法特性，大信号乘法带宽达10 MHz。

满量程输出电流由所施加的外部基准输入电压 (VREF) 决定。与外部电流转电压精密放大器配合使用时，集成的反馈电阻(RFB)可提供温度跟踪和满量程电压输出。

这些DAC采用双缓冲三线式串行接口，并且与SPI、QSPI?、MICROWIRE?及大多数DSP接口标准兼容。采用多个封装时，还可以通过串行数据输出(SDO)引脚，将这些DAC以菊花链形式相连。利用数据回读功能，用户可以通过SDO引脚读取DAC寄存器的内容。上电时，内部移位寄存器和锁存以0填充，DAC输出处于零电平。

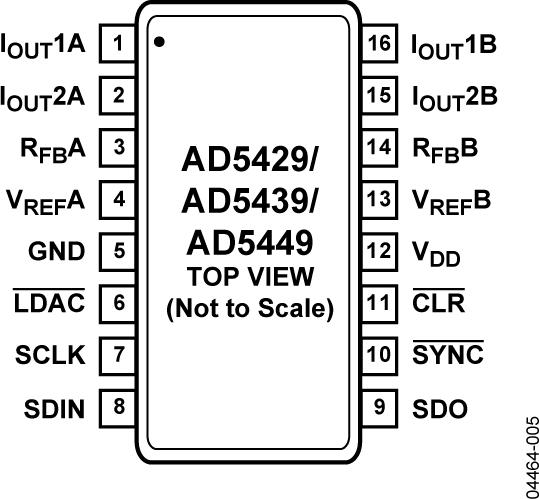

AD5429/AD5439/AD5449 DAC采用16引脚TSSOP封装。

应用

便携式电池供电应用

波形发生器

模拟处理

仪器仪表应用

可编程放大器和衰减器

数字控制校准

可编程滤波器和振荡器

复合视频

超声

增益、失调和电压调整

Data Sheet, Rev. B, 3/08

优势和特点

乘法带宽：10 MHz

积分非线性(INL)：±0.25 LSB（8位）

16引脚TSSOP封装

电源电压：2.5 V至5.5 V

±10 V基准电压输入

50 MHz串行接口

更新速率：2.47 MSPS

扩展温度范围： -40°C至125°C

四象限乘法

上电复位

功耗：0.5 μA（典型值）

欲了解更多信息，请参考数据手册
