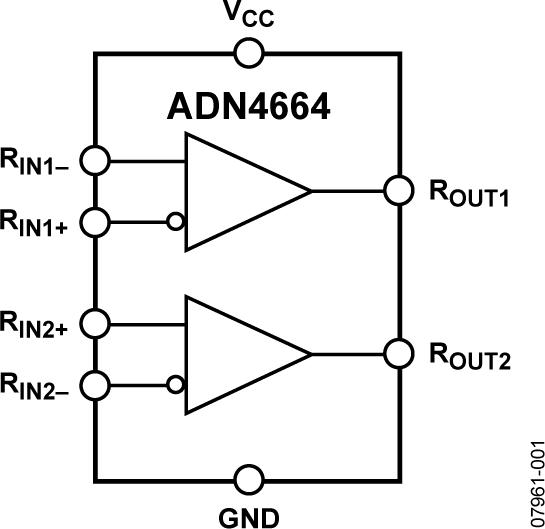

ADN4664 - 典型设计图：
ADN4664典型设计图一
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - ADN4664介绍

ADN4664 - 双通道、3 V、CMOS、LVDS差分线路接收器

ADN4664是AD公司的一款LVDS/MLVDS产品，ADN4664是双通道、3 V、CMOS、LVDS差分线路接收器，本站介绍了ADN4664的封装应用图解、特点和优点、功能等，并给出了与ADN4664相关的AD元器件型号供参考。

ADN4664 - 双通道、3 V、CMOS、LVDS差分线路接收器 - LVDS/MLVDS - 低压差分信号 (LVDS) 驱动器-接收器 - Analog Devices

产品描述

ADN4664是一款双通道、CMOS、低压差分信号(LVDS)线路接收器，提供400 Mbps (200 MHz)以上的数据速率，功耗超低。它采用直通式引脚排列，便于PCB布局以及输入与输出信号分离。该器件接受低压（典型值310 mV）差分输入信号，并将其转换为单端3 V TTL/ CMOS逻辑电平。

ADN4664及其配套LVDS驱动器ADN4663为高速点对点数据传输提供一种新的解决方案，可以代替射极耦合逻辑(ECL)或正射极耦合逻辑(PECL)，功耗则更低。
应用

  • 点对点数据传输
  • 多分支总线
  • 时钟分配网络
  • 背板接收器
    • 优势和特点
  • 输出引脚提供±15 kV ESD保护
  • 转换速率：400 Mbps (200 MHz)
  • 直通式引脚排列可简化PCB布局
  • 通道间偏斜：100 ps（典型值）
  • 传播延迟：2.5 ns（最大值）
  • 3.3 V电源
  • 关断时为高阻抗输出
  • 低功耗：3 mW（静态典型值）
  • 与现有5 V LVDS驱动器兼容
  • 接受小摆幅（典型值310 mV）差分信号电平
  • 支持开路、短路和端接输入故障安全功能
  • 阈值区间：0 V至?100 mV
    • 相关的评估套件共有1个
  • EVAL-EZLINX - EZLINX? ICOUPLER?隔离式接口开发环境：

    • ezLINX™ iCoupler?隔离接口开发环境为开发人员提供了高性价比、即插即用的方法，支持八个物理层评估，同时满足数字隔离通信标准（USB、RS-422、RS-485、RS-232、CAN、SPI、I2C和LVDS）。Blackfin? ADSP-BF548处理器用于运行uCLinux操作系统，可轻松通过开源硬件和软件平台定制。 为设计和评估隔离通信标准的嵌入式设计师和系统架构师极大地缩短了开发时间。 ezLINX上的接口采用ADI的隔离式收发器，该收发器集成了iCoupler®和isoPower?数字隔离器技术

  • EVAL-EZLINX - 无：

    • 无
