产品描述

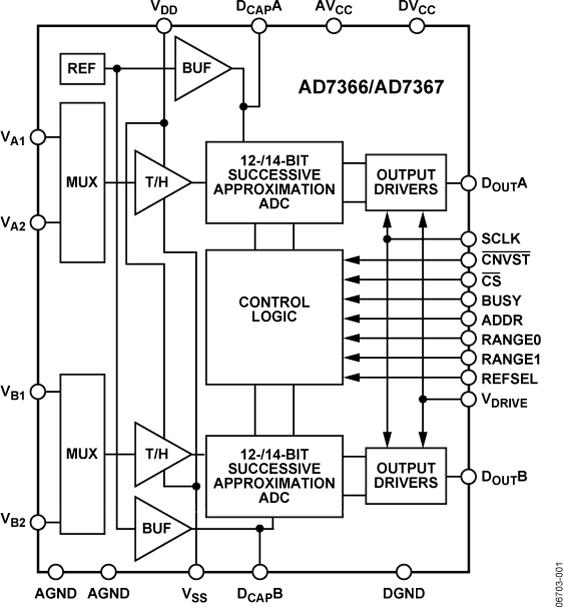

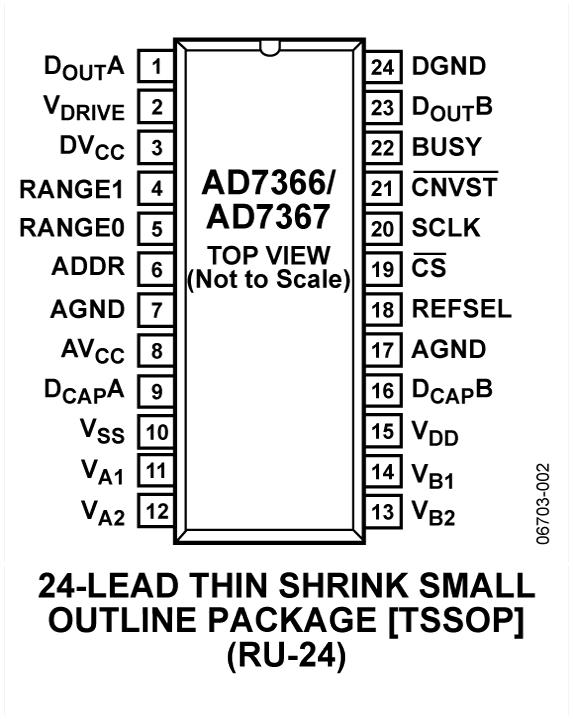

AD7366/AD7367是双核12位/14位、高速、低功耗、逐次逼近型模数转换器(ADC)，最高吞吐量可达1 MSPS。这种器件内置两个ADC，两者之前均配有一个双通道多路复用器及一个低噪声、宽带宽采样保持放大器。

AD7366/AD7367采用ADI公司工业CMOS工艺(iCMOS1)制造，该技术平台兼具低电压和高电压CMOS的优点。利用iCMOS工艺，AD7366/AD7367不仅降低了功耗和封装尺寸，而且能接受高电压双极性信号。AD7366/AD7367可以输入±10 V范围、±5 V范围及0 V至10 V范围内的真双极性模拟信号。

如果将3 V的基准电压施加于DCAPA 和 DCAPB 引脚，则AD7366/AD7367就能接受±12 V真双极性模拟输入。对于±12 V输入范围，需要采用最低±12 V的VDD和VSS电源。

产品聚焦

AD7366/AD7367可以输入真双极性模拟信号以及±10 V、±5 V、±12 V（使用外部基准电压）和0 V至10 V范围内的单极性信号。
具备两个完整的ADC功能，可以实现两个通道同时采样和转换。
1 MSPS串行接口：SPI/QSPI/DSP/MICROWIRE兼容接口。

2 iCMOS工艺技术。工业/仪器设备OEM的模拟系统设计师需要能在较高电压下工作的高性能IC，对于他们而言，iCMOS就是一个技术平台，基于该平台能够开发出可采用30 V电源、工作电压±15 V的模拟IC，同时可大大降低功耗、缩小封装尺寸并提升交流与直流性能。

优势和特点

双核12位/14位、双通道ADC

真双极性模拟输入

可编程输入范围： ±10 V、±5 V、0 V至+10 V ±12 V（使用3 V外部基准电压）

吞吐速率：1 MSPS

转换与读取同时进行，时间小于1 μs

低功耗：正常模式下为8.3 mA（典型值）关断模式下为320 nA（典型值）

高模拟输入阻抗

AD7366 信噪比：72 dB（50 kHz输入频率） 12位无失码

AD7367 信噪比：76 dB（50 kHz输入频率） 14位无失码

精确的2.5 V ± 0.2%片内基准电压源

工作温度范围：−40°C至+85°C

高速串行接口，兼容SPI®、QSPI™、MICROWIRE™和DSP

相关的评估套件共有1个

EVAL-AD7367 - AD7367 评估板：

EVAL-AD7367CBZ是针对AD7367的全功能评估套件。此评估板可单独使用，也可与评估控制器板配合使用。配合评估控制器板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合评估控制器板使用时的操作与设置。

EVAL-AD7367 - 无：

无
