产品描述

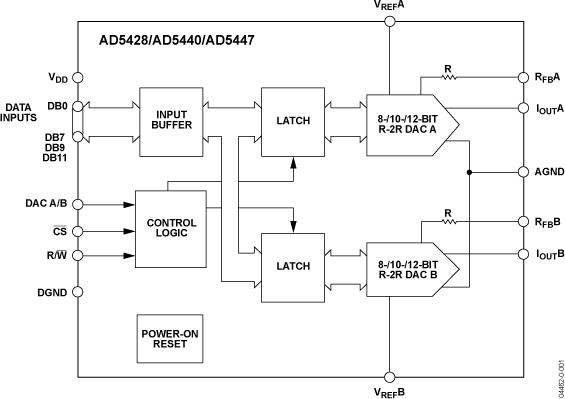

AD5428/AD5440/AD5447分别是双通道、CMOS、8/10/12位、电流输出数模转换器(DAC)。

这些器件均采用+2.5 V至5.5 V电源供电，因此适合电池供电应用及许多其它应用。

利用这些DAC的数据回读功能，用户可以通过DB引脚读取DAC寄存器的内容。上电时，内部寄存器和锁存以零填充，DAC输出处于零电平。

上述器件采用CMOS亚微米工艺制造，能够提供出色的四象限乘法特性，大信号乘法带宽最高可达10 MHz。

满量程输出电流由所施加的外部基准输入电压 (VREF) 决定。与外部电流至电压精密放大器配合使用时，集成的反馈电阻(RFB) 可提供温度跟踪和满量程电压输出。

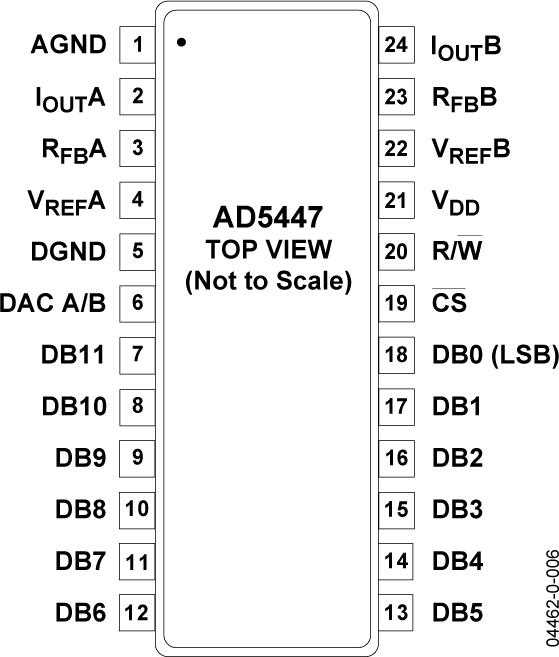

AD5428采用20引脚小型TSSOP封装，AD5440/AD5447 DAC则采用24引脚小型TSSOP封装。

应用

便携式电池供电应用

波形发生器

模拟处理

仪器仪表应用

可编程放大器和衰减器

数字控制校准

可编程滤波器和振荡器

复合视频

超声

增益、失调和电压调整

优势和特点

乘法带宽：10 MHz

积分非线性(INL)：±0.25 LSB（8位）

24引脚TSSOP封装

电源电压：2.5 V至5.5 V

±10 V基准电压输入

更新速率：21.3 MSPS

扩展温度范围：−40°C至+125°C

四象限乘法

上电复位

功耗：0.5 μA（典型值）

保证单调性

回读功能

AD7528升级版(AD5428)，AD7547升级版(AD5447)
